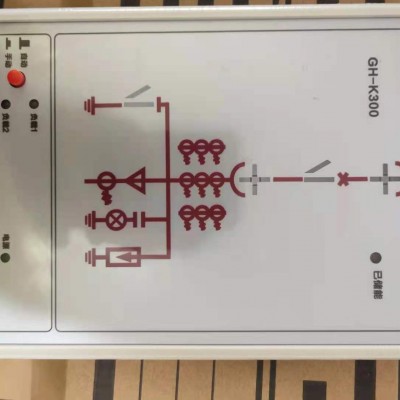

GH-K300开关状态指示仪

该系列开关状态指示仪根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、小车工作位置、试验位置、断路器位置、接地闸刀位置、弹簧储能状态、自动（手动）加热除湿控制、温湿度控制、RS485通讯等功能于一体，这些指示功能可分可合。订购时只要指定不同的订货型号并提供一次方案图即可。

该产品将布局、配套、装备于一体，既简化开关柜的面板结构设计，美化开关柜的面板布局，也完善开关状态的指示功能和安全性能。

该系列产品为超薄型结构，装入深度仅25mm，且从插拔式端子的侧面接线，保证不会碰到中门内的断路器，一般从中门装入，而且这种安装方式适用于各种配置的开关柜。

在中门上开119*179矩形孔及129*189螺丝孔，将其装入。

用四个螺钉紧固即可，插拔式侧面引出线可用金属罩封闭或用尼龙套管隔离。
