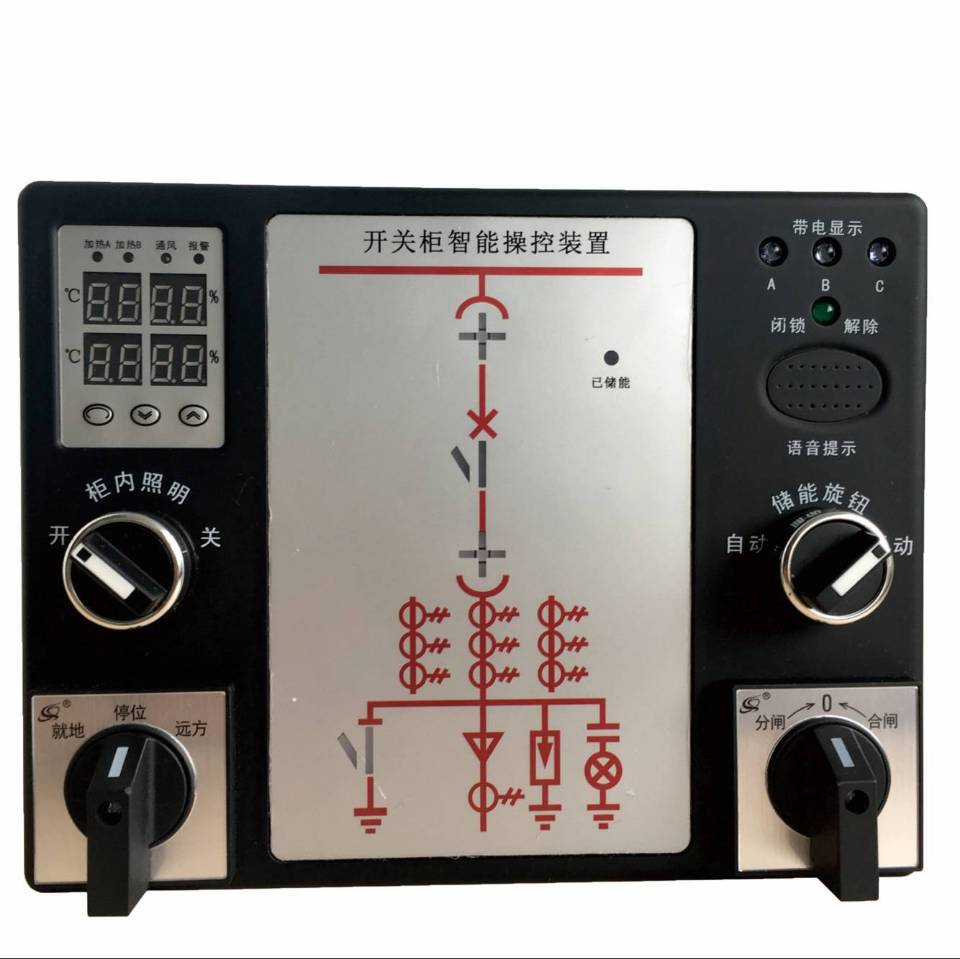

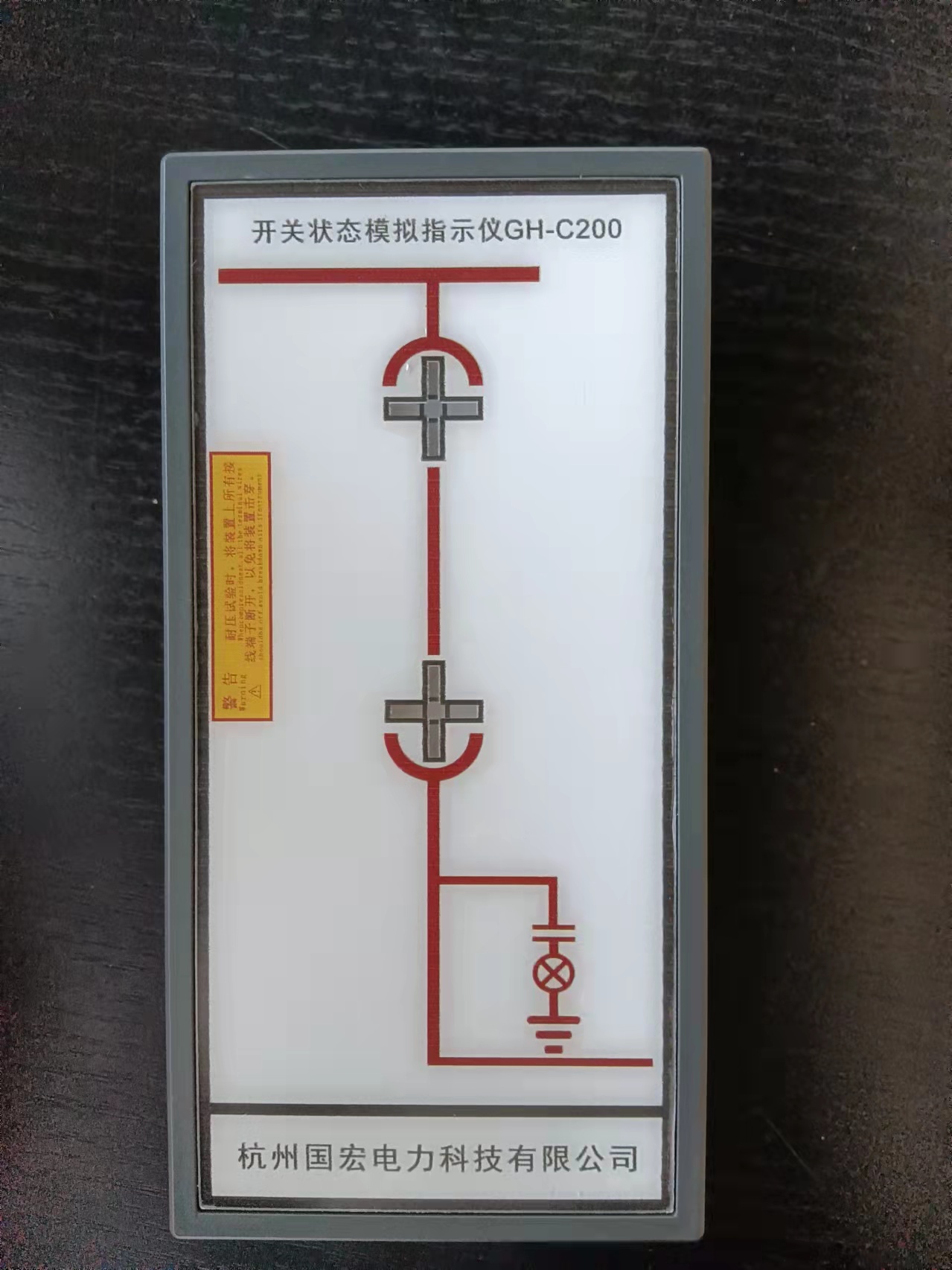

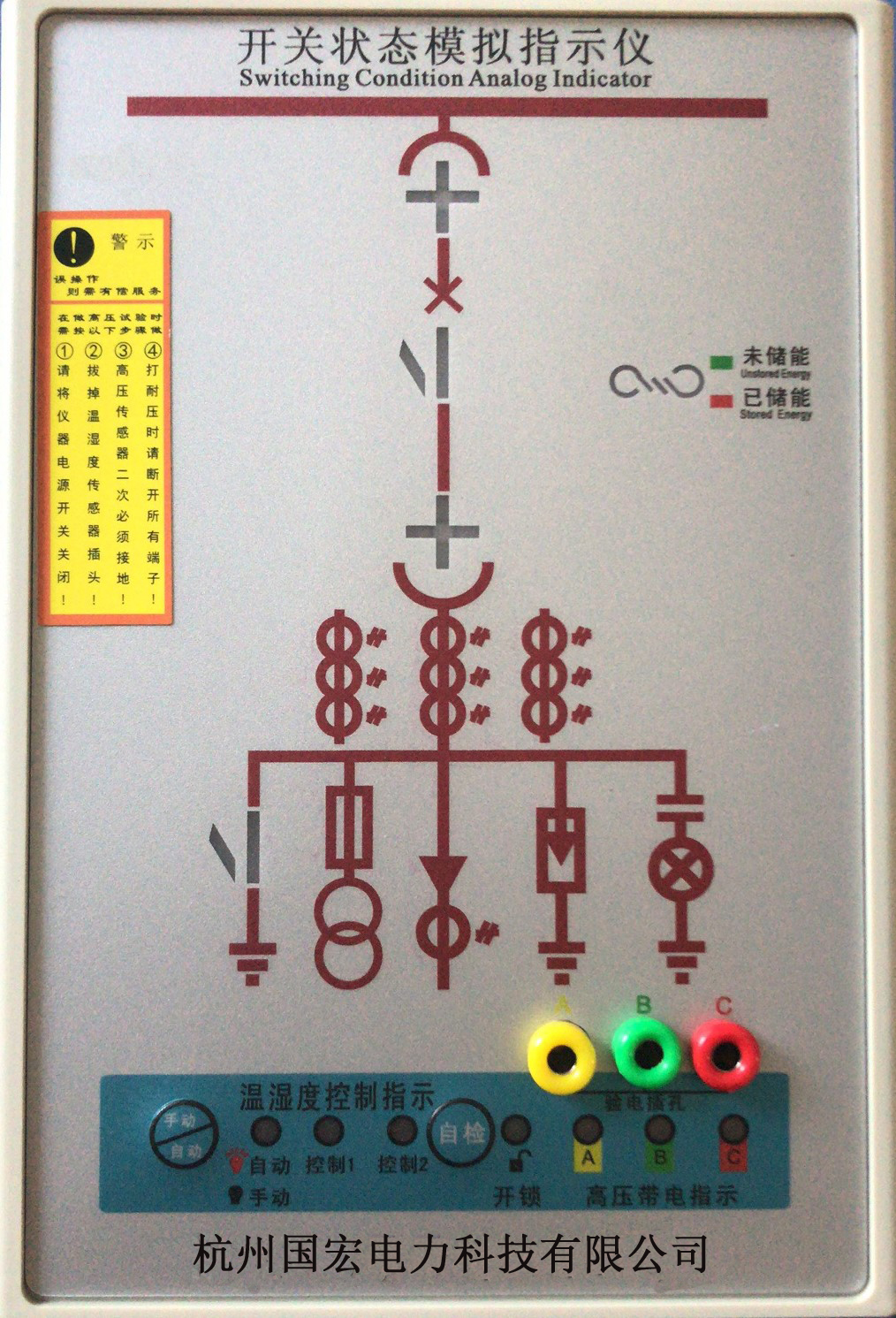

该系列开关状态指示仪是一款新型多功能、模拟动态一次图指示，断路器分合状态指示、储能指示、接地开关状态指示、手车位置指示的智能装置、本产品适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
开孔尺寸：161X73.5mm
模拟图的制作：根据用户现场实际的一次接线方案、电压等级设计面膜
动态模拟对象：断路器、手车位置、接地开关、储能等、动态地根据实际信息变化面膜上的一次接线图，从而实现动态模拟的目的，模拟图显示如下：
分闸（或回路）显示、合闸（或回路）显示、接地显示、储能显示、工作位置显示、试验位置显示
断路器状态指示：
断路器合闸且分闸回路完好时，“V”字型发光管红色垂直模拟条发光。
断路器分闸且合闸回路完好时，“V”字型发光管绿色倾斜模拟条发光。
工作/试验位置指示：
工作位置触点闭合时，“+”字型发光管红色垂直模拟条发光，指示断路器处于工作位置
试验位置触点闭合时，“+”字型发光管绿色水平模拟条发光，指示断路器处于试验位置
接地开关位置指示：
接地触点闭合时，“V”字型发光管红色垂直模拟条发光，指示接地开关合闸
接地触点断开时，“V”字型发光管绿色倾斜模拟条发光，显示接地开关分闸
弹簧储能显示：
弹簧储能触点闭合时，“已储能”指示灯发光，指示断路器已储能。
注意：以上节点信号均为无源辅助常开触点，装置在失电状态下，所有的发光指示都不亮。
