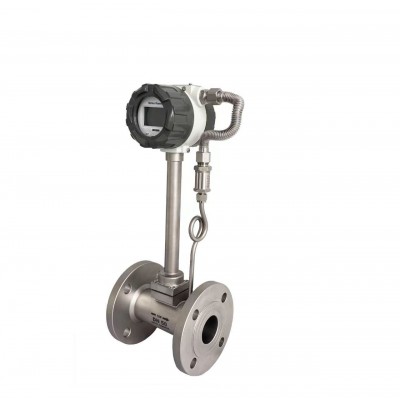

SHV 涡街流量计是一款基于卡门涡街原理研制的智能自然振荡型体积流量计。通过在管道内垂直布置旋涡发生体，利用流体流速与旋涡脱落频率的线性对应关系，精准采集工况体积流量，可适配气体、液体、过热蒸汽等多种单相工业介质测量。
设备无运动部件、无磨损、可靠性高、维护量低，支持多种安装方式与信号输出，适配大小管径、高低温、防爆工况，是工业管道流量监测、能源计量、工艺自控的主流仪表。
产品优势
- 结构稳定：无可动部件，耐老化、故障率低、使用寿命长
- 测量精准：液体 ±1.0%、气体 / 蒸汽 ±1.0%~±1.5%
- 适配性强：支持法兰、夹装，覆盖 DN15~DN300全管径
- 功能齐全：脉冲、4-20mA、HART、RS485 多通讯输出
- 安全防爆：ExdⅡCT6/ExiaⅡCT6 防爆等级，适用于易燃易爆现场
- 耐温耐压：高温型可达 350℃，多压力等级适配各类工业工况
技术参数
测量介质：液体、气体、蒸汽
测量精度：液体 ±1.0%、气体 / 蒸汽 ±1.0%~±1.5%
防护等级：IP65
防爆等级：本安 ExiaⅡCT6、隔爆 ExdⅡCT6
供电方式：24VDC 二线制 / 220VAC
输出信号：脉冲、4-20mA、HART 协议、RS485 通讯
主体材质：304SS、316SS、316L 不锈钢
连接方式：法兰连接、夹装连接
测量口径： DN15-DN300
介质温度：普通型 - 40℃～200℃；高温型 200℃～350℃
公称压力：DN15-DN50 PN40；DN80-DN200 PN16
应用场景
广泛用于石油、化工、轻工、热力供热、电厂、冶金、水处理等行业，用于工业管道工艺流量监测、能耗统计、自动控制系统流量采集。
