产品原理
产品优势
- 结构耐用：全金属机身、内置弹簧结构，耐压耐温、耐介质腐蚀，使用寿命长；

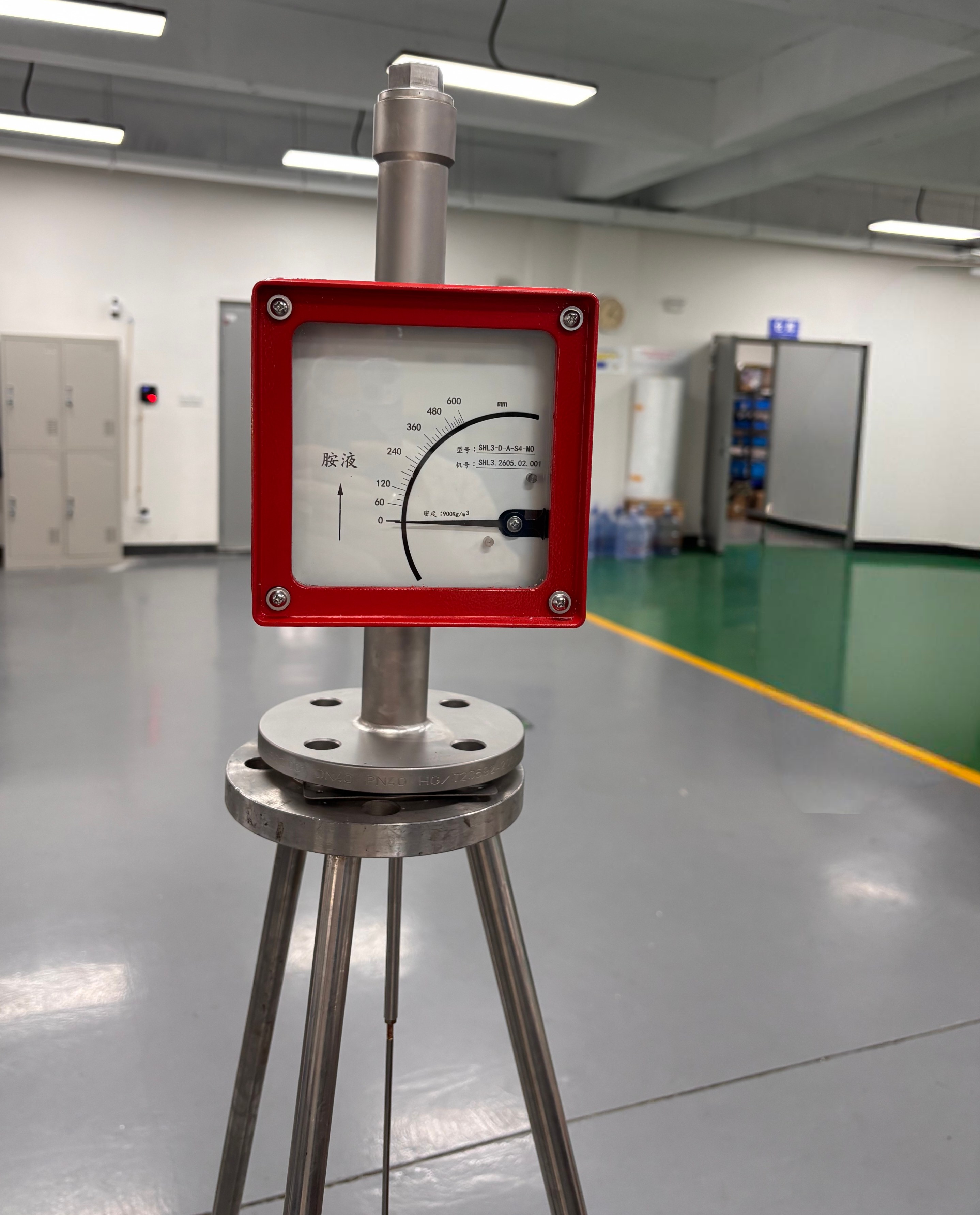

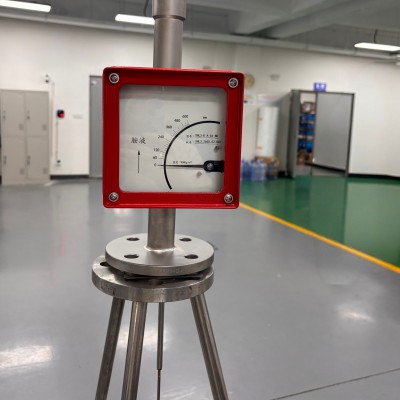

- 双路显示：就地机械指针表盘 + 可选 LCD 液晶显示，现场直读液位与标准电流数值。
- 具备数据备份、掉电保存、故障自诊断、数据恢复功能；
- HART 智能型：24VDC 二线制供电，输出 4~20mA 标准电流 + HART 协议，可通过手操器现场组态调参；
- 支持 PC 串口联机标定，电脑软件在线校准仪表。
-
安装灵活：可选侧装、顶装、顶 - 侧装、底 - 侧装四种安装方式，法兰 / 螺纹两种过程连接。 技术参数
型号
SHL3
测量范围
300---6000mm水（任选）
精度
±1.0% ±1.5% ±2.0%
防护等级
IP65 IP67
防爆等级
电远传本安型ExiaⅡCT6
电远传隔爆可用于易燃、易爆危险场合隔爆型ExdⅡCT6
界面测量
两种介质密度差≥150g/L
介质温度
就地型：-40～+400℃
远传型：-40～+200℃
远传高温型：200℃～400℃
环境温度
-40～+70℃
介质压力
标准型：≤4.0Mpa
高压型：2.5Mpa
主体材质
304SS，316SS，316L，哈氏合金C4

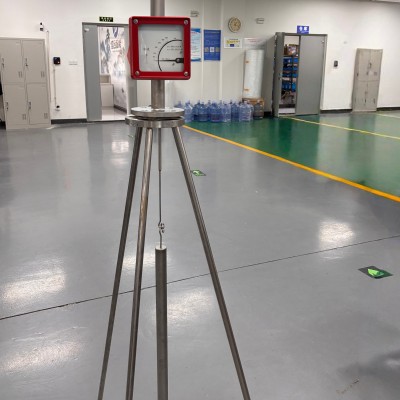

浮筒悬挂高度
标准型：340mm
定制型：按照用户要求
电气接口
M20×1.5，1/2”NPT
输出信号
二线制24VDC供电，4-20mA标准电流信号输出
二线制24VDC供电，4-20mA标准电流信号输出叠加HART协议
报警输出：上限或下限液位报警
集电极开路输出（较大100mA 30VDC内部阻抗100欧）
继电器输出（触点容量1A 30VDC或0.25A 250VAC或0.5A 125VAC）
供电电源
标准型：二线制24VDC供电
交流型：交流220VAC供电
