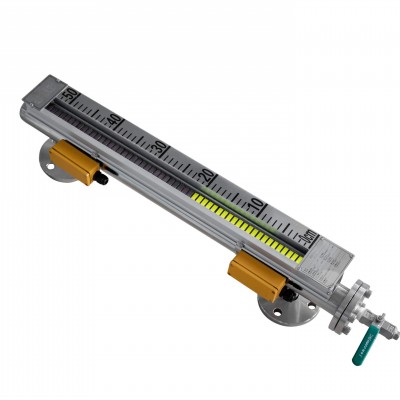

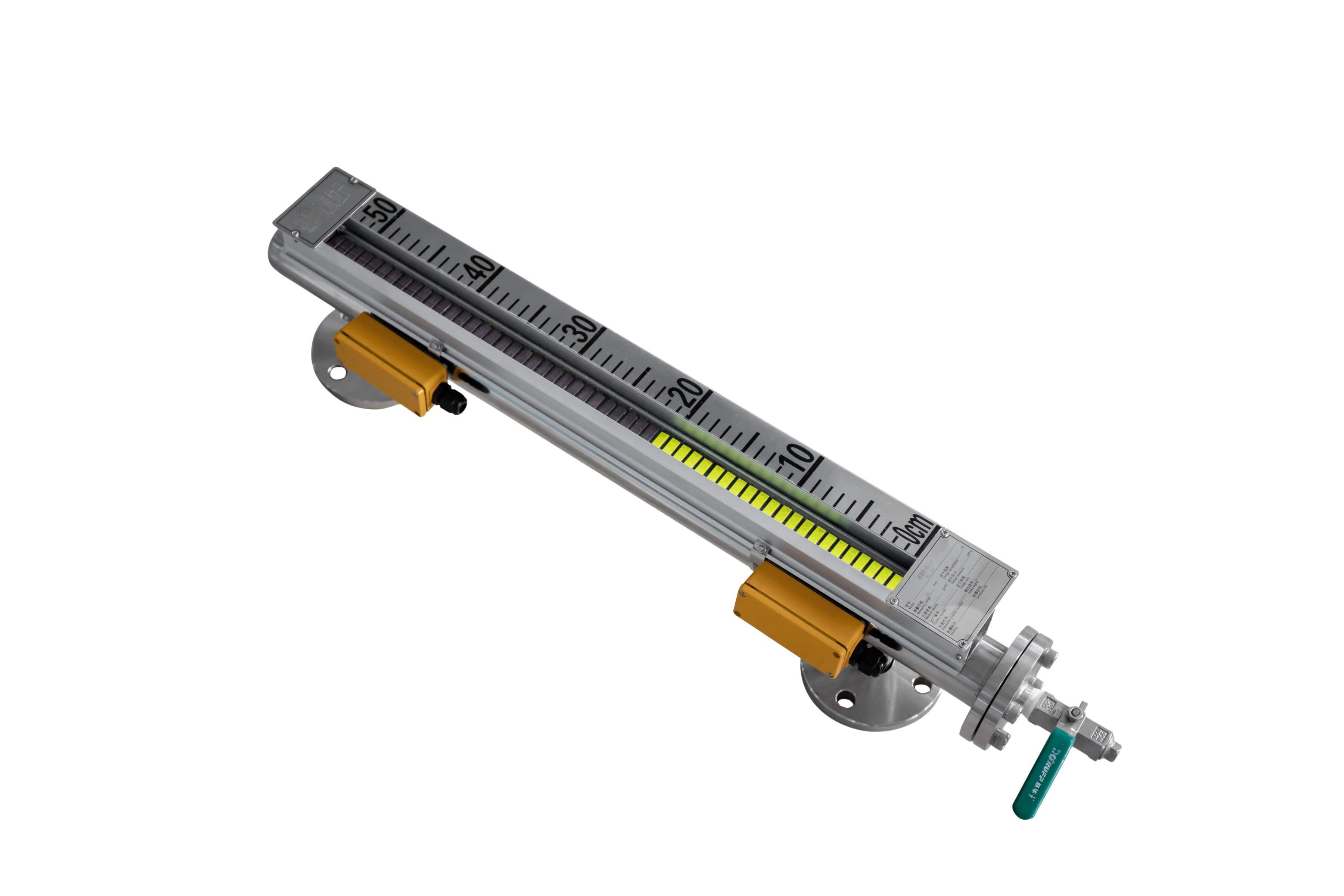

磁翻板液位计是一种基于浮力原理和磁耦合作用的机械式液位测量仪表，广泛应用于工业领域的液位监测。
核心工作原理：
连通器原理：仪表主体通过法兰与容器连接，形成 U 型结构，确保内部液位与容器液位高度一致；
浮力作用：测量管内的磁性浮子密度略低于被测介质，随液位升降而上下浮动；
磁耦合传动：浮子内的永磁体通过非导磁管壁，驱动外部翻板指示器中的双色磁翻柱 (通常为红白两色) 翻转 180°；
直观显示：液位下方翻柱显示红色，上方显示白色，红白交界处即为实际液位高度；
|
型号 |
SHL1 |
|
测量范围 |
300---6000mm水（任选） |
|
精度 |
±5mm ±10mm |
|
防护等级 |
IP65 IP67 |
|
防爆等级 |
电远传本安型ExiaⅡCT6 |
|
电远传隔爆可用于易燃、易爆危险场合隔爆型ExdⅡCT6 |
|
|
介质密度 |
≥450Kg/m³ |
|
界面测量 |
两种介质密度差≥150g/L |
|
介质粘度 |
≤150CP |
|
介质温度 |
就地型：-70～+400℃ |
|
远传型：-40～+200℃ |
|
|
远传高温型：200℃～400℃ |
|
|
环境温度 |
-40～+70℃ |
|
过程连接 |
侧装式法兰DN20、DN25 |
|
顶装式法兰DN100、DN150 |
|
|
工作压力 |
1.0 1.6 4.0 6.4 10.0 16.0Mpa |
|
主体材质 |
201SS，304SS，316SS，316L，不锈钢衬PTFE |
|
电气接口 |
M20×1.5，1/2”NPT，1/2”G |
|
仪表类型 |
就地指示型：大型刻度条，双色显示，就地直读，翻柱直径8mm |
|
远传变送型：大型刻度条，双色显示，就地直读，二线制24VDC供电，4-20mA标准电流信号输出 |
|
|
报警开关型：可在就地指示型或远传变送型上增加限位开关，实现液位控制功能 |
|
|
供电电源 |
二线制24VDC供电 |
磁翻板液位计主要用途
工业过程中的液位监测
· 石油化工领域：用于监测储罐、反应釜中各类液体（如原油、化工原料、溶剂等）的液位，确保生产过程中物料量的准确控制，避免因液位异常导致反应中断或安全事故。
· 水处理行业：在污水处理池、清水池、储水罐等设备中，实时监测水位，为水处理工艺的调节（如加药量、排水控制）提供依据，保障水处理效率和水质。
· 电力行业：用于监测锅炉汽包、除氧器、水箱等设备内的液位，防止锅炉缺水或满水，保证电力生产的安全稳定运行。
· 食品与制药行业：在储罐、发酵罐等容器中监测原料、成品或中间产物的液位，满足卫生标准要求，确保生产过程的规范性和产品质量。
储罐与容器的液位管理
· 适用于各种规格的储罐（如立式罐、卧式罐）和容器，帮助操作人员直观了解内部液位状态，便于物料的收发、计量和库存管理。
