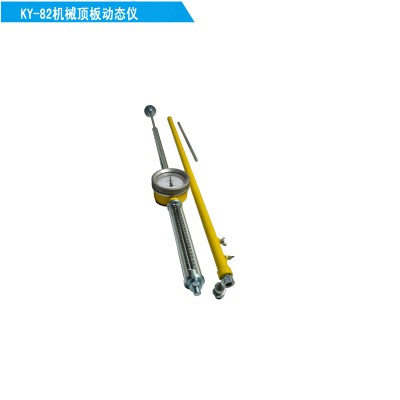

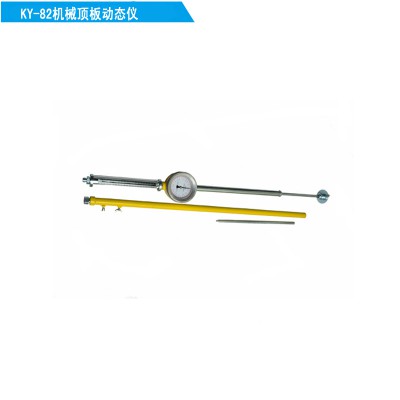

KY-82顶板动态仪|顶底板移近量测量仪操作说明
顶板打40厘米深钻孔，钉上一木楔子，动态仪上端顶在木楔子上，用钢钉固定好。动态仪下端可加延长杆，根据巷高确定延长杆长度，底板刨坑，铺一木板，木板中间钻一洞，动态仪的下端塞进洞里，将其用煤灰埋好，记下初始读数。
一、安装要领：
1.动态仪的上端、下端一定固定紧，防止动态仪随风摇动。
2.动态仪要垂直竖起来安装，不能倾斜。
3.动态仪上端的伸缩杆缩进去6厘米左右，记下初始读数。
使用时动态仪安设在顶底板测量基点间，依靠压力弹簧固定。初读数或较大读数由初读数游标指示，从刻度套管上读出，每一小格2mm；微读数由指针指示，从微读数刻度盘读出，刻度盘上每一小格为0.01mm,共200小格，满刻度对应为2mm。与接长杆配合使用，测量高度可达3m。接长杆是顶板动态仪的组成部分之一，当测量高度较大时，可将长杆与动态仪用连接螺母连成一体。
二、基点的设置与仪器的安装
测量顶底板移近量和移近速度时，必须在顶底板中安设牢固的基点，这是观测成败的关键。基点的安设方法是：先用钻在顶底打眼，眼深200mm~300mm,顶底板上每一对基点的连线应与顶底板垂直，在孔眼内楔入事先准备的长150mm~200mm的木桩，外露端钉入一个铁钉，钉尾即作为观测基点。基点在煤壁处开始设置，特别是综采面基点必须设在煤壁处，且位于两架之间的缝隙。如果顶板破碎时，应先将浮矸挑掉，再打眼设点，并适当加大眼深和木桩长度。若采高较大时，可用铁锤将400mm~600mm长的六棱钎打入顶板作基点。当顶板坚硬稳定时，顶板基点也可用油漆或水玻璃等标明，但底板基点仍按上述方法安设。
观测期间，当顶底板移近量基点被破坏、丢失或被支架遮盖时，必须及时补设。基点安设完毕后，应将观测仪器及时安装在顶底板基点上。仪器安装、使用及回撤时应注意以下事项：
（1）根据采高，先将选配好接长杆的测杆或动态仪底部尖端对准底板基点，然后手握活杆压缩弹簧，竖直并缓慢松开活杆，将仪器安装在顶、底板基点之间。
（2）若采高大于2m时，应用铁丝将仪器绑固在两棵支柱之间，以防碰倒摔坏。
（3）拆卸仪器时，应手握活杆下压，取下测杆或动态仪后缓慢。松开活杆。切勿突然松手，以防弹簧将指针、齿轮、齿条损坏。
（4）仪器本身具有一定的防锈能力，但井下淋水往往具有一定的腐蚀性，故使用一段时间后，视其情况拿到地面用机油清洗，并涂适量黄油进行保养，确保各部件运转灵活，以延长使用寿命。
三、主要技术参数
1) 测量范围：0 ~200mm
2) 测量精度：4级
3) 顶底端安装孔直径：28mm
4）仪器使用高度：1.0～3.0m
5）最小读数值：0.01mm
6）转周长度：一周6mm
7）粗读全程200mm误差≤1%；
8）微读量程2mm误差≤2.5%
四、结构组成
仪器的核心部件是齿条、指针对记忆与指针相连的齿轮、微读数刻线盘、齿条下端带有读数横刻线的游标和粗读数刻度管。
