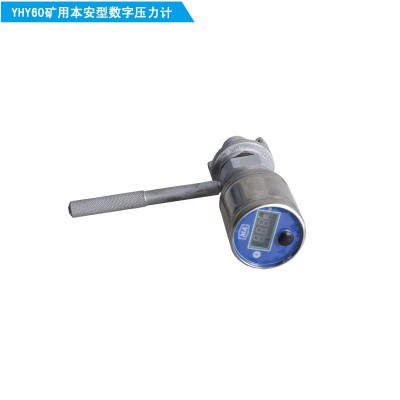

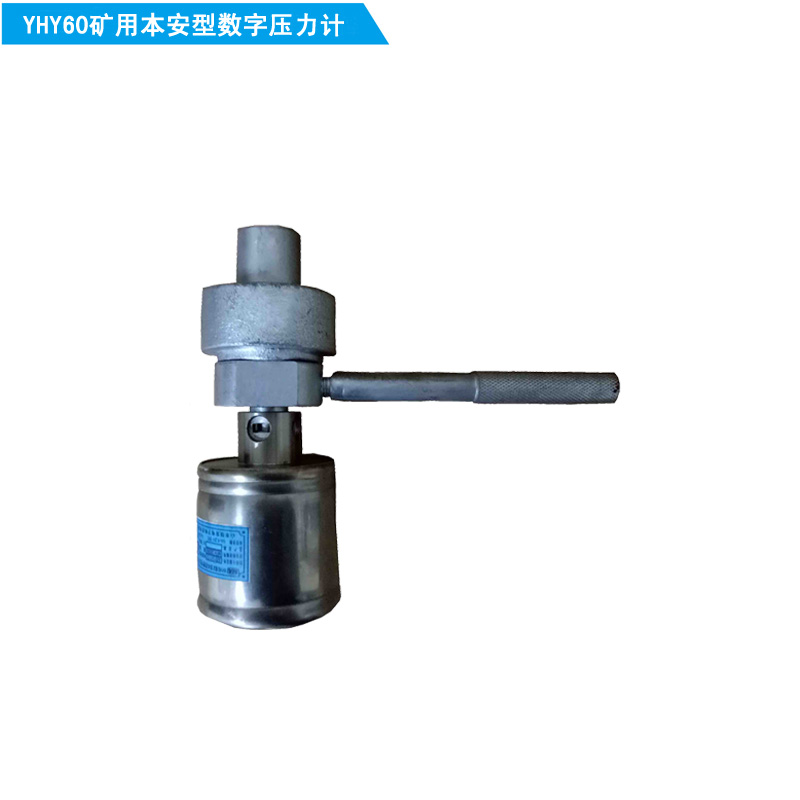

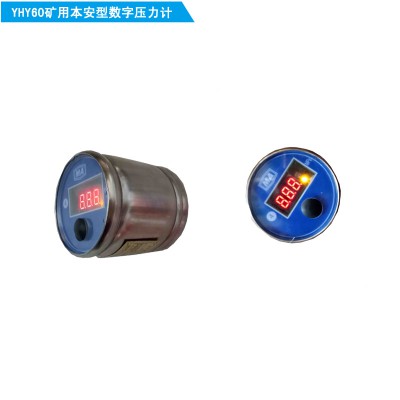

YHY60煤矿用本安型数字压力计单表
一、简介
YHY60煤矿用本安型数字压力计主要用于综采支架、单体液压支柱压力检测，其它液压设
备的压力检测。它采用电阻式压力传感器和微处理器控制的电子电路及干电池组成。仪器采
用一体化设计，具有防水、防爆、抗冲击、灵敏度高、使用寿命长等特点。是传统的指针式
压力表的理想替代产品。
二、YHY60煤矿用本安型数字压力计单表技术指标
1、量程：0--60Mpa
2、显示方式：三位数码管
3、精度：2.5%
4、电源：3.6V
5、重量：1.6Kg
6、可拆装外壳，其他公司都是一次滚压成型，没法换电池，
7、工作电流7毫安，电池使用寿命长。
8、具备报警和光控功能，电子自动校零，免拆校零。
9、电路板、传感器、外壳整机具备特殊防水工艺，更加防潮和稳定。10、高强度有机玻璃
显示窗口，
三、YHY60煤矿用本安型数字压力计单表安装及使用说明
1、安装
综采支架监测： 将测压表吊挂或固定安装在支架下面（根据不同的支架形式选择合适的
位置），传感器通过Ф10mm 高压油管与立柱测压孔连接。
单体液压支柱监测：单通道矿用数字压力计配固定式转接阀，转接阀与单体支柱三用阀连接
即可。
2、操作
用矿灯照射指示窗口一次或按下 启动键，两种方法均可使显示窗显示压力（单位：MPa
），5 秒后自动关断电源。
四、使用注意事项：
1、测压表安装时要考虑到防护条件，应避免受挤压和剧烈冲击。
2、显示亮度变暗或显示不稳定时应首先考虑内部电池是否已达到使用寿命，更换电池（
限使用生产厂提供的安全电池组）应在井上进行。
五、常见故障与分析
数字压力计显示不稳，且显示很暗时，为电池电压不足，应更换电池。
