一、产品简介及用途：

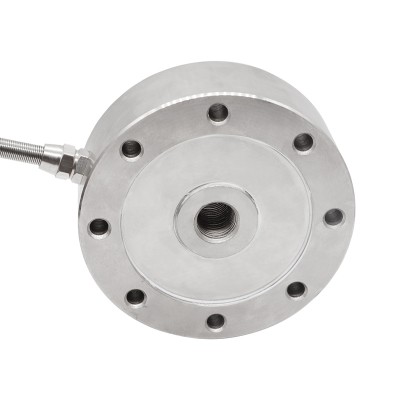

LCZ-205A传感器采用轮辐式弹性体结构，具有低外形、抗偏载、精度高、强度好、安装方便，拉压输出对称性好等特点。广泛应用于工业系统中力的测量和天车秤、轨道衡、料斗秤等各种称重、测力的工业自动化测量控制系统。
二、产品结构与外形尺寸：
| 量 程 | ΦA | ΦB | ΦC | M | H | H1 | H2 | ΦD | ΦD1 | L | L1 | SR |
| 200~700kg | Φ88 | Φ72 | Φ22 | M12×1.75 | 34 | 31 | 7.2 | 8-Φ11 | 8-Φ7 | 25 | 10 | 50 |
| 1~5t | Φ105 | Φ89 | Φ32 | M16×1.5 | 37 | 34 | 7.2 | 8-Φ11 | 8-Φ7 | 30 | 13 | 100 |
| 10~20t | Φ120.6 | Φ101.8 | Φ39 | M32×1.75 | 53.5 | 41 | 10.5 | 8-Φ14 | 8-Φ9 | 50 | 20 | 125 |
| 30t | Φ141 | Φ116.8 | Φ50.4 | M40×1.75 | 57.2 | 50.8 | 11 | 8-Φ18 | 8-Φ11 | 60 | 25 | 150 |
| 40~60t | Φ208 | Φ174 | Φ95 | M64×3 | 70 | — | 15 | 16-Φ20 | 16-Φ13 | 85 | 35 | 300 |
| 80~100t | Φ280 | Φ230 | Φ120 | M76×3 | 90 | — | 20 | 16-Φ30 | 16-Φ17 | 95 | 45 | 400 |
传感器接线示意图： 传感器受力图：
三、产品规格选型
技术指标
| 参 数 | 技术参数 | 参 数 | 技术参数 |
| 量程 | 50kg~100t | 输出电阻 | 700±5Ω或1.4K±5Ω |
| 输出灵敏度 | 2.0±0.05mV/V | 工作温度范围 | -20~+70℃ |
| 非线性 | ±0.05~±0.1%F.S. | 安全过载 | 150%F·S |
| 滞后误差 | ±0.05%F.S. | 绝缘电阻 | ≥2000MΩ |
| 重复性误差 | ±0.05%F.S. | 激励电压 | 5V~12V |
| 蠕变 | ±0.05%F.S. |
防护等级 |
IP65、IP66 |
| 零点温度系数 | ±0.05%F.S./10℃ |
材质 |
合金钢、不锈钢 |
| 灵敏度温度系数 | ±0.05%F.S./10℃ | 线缆 | Φ5x3m |
| 输入电阻 | 750±30Ω或1.45K±30Ω |
|
