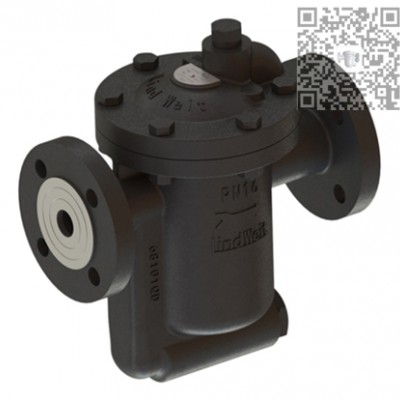

CS45H钟形浮子式倒吊桶蒸汽疏水阀产品概述：
博耐斯CS45H钟形浮子式倒吊桶蒸汽疏水阀用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的ES5型较适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。
耐磨损的SCCV关闭方式：
SCCV关闭系统是自动定心，自动关闭系统(Self Closing and Cente-ring Valve System）的英文缩写，下同。该关闭方式突破了传统的设计，巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用，减少了阀芯阀座间的磨损。
特点及性能：
对凝结水的发生量适应性强，即可间歇排放，又可连续排放。
2、SCCV关闭系统，设计合理，具有补偿杠杆机械产生的误差，避免关闭时的钢性碰撞，关闭严密。
3、内部零件全部采用不锈钢制造， 并且安装在阀盖上，维修保养方便。
4、背压率高。(90％)。
5、汽水分离(水汽经U型通道从阀下部进入)，阀内始终处于水封状态，阻止蒸汽泄漏。
6、敝口形的浮子抗水击。吊桶上设有溢出排气孔，可防止蒸汽汽锁、空气气堵现象。(非凝结性的高温空气也可排除)。
2、SCCV关闭系统，设计合理，具有补偿杠杆机械产生的误差，避免关闭时的钢性碰撞，关闭严密。
3、内部零件全部采用不锈钢制造， 并且安装在阀盖上，维修保养方便。
4、背压率高。(90％)。
5、汽水分离(水汽经U型通道从阀下部进入)，阀内始终处于水封状态，阻止蒸汽泄漏。
6、敝口形的浮子抗水击。吊桶上设有溢出排气孔，可防止蒸汽汽锁、空气气堵现象。(非凝结性的高温空气也可排除)。
主要外型及连接尺寸：024-62657366
|
产品型号
Produstion Type |
公称通径DN(mm)
Nominal Diameter |
连接方式
|
使用压力范围
（Mpa) |
较高允许温度℃
Max Vouchsafement Temperature |
阀体材质
Material Of Body |
外形尺寸
|
|||
|
L
|
H1
|
H2
|
W
|
||||||
|
ES5
(CS15H-3.7.11.16) |
15
20 25 |
内螺纹
ZG1/2"-1" |
0.01-0.3?0.7?1.1?1.6
|
350
|
ZG1Cr18Ni9Ti
|
138
|
72
|
94
|
103
|
|
ESH5
(CS15H-3.7.11.16P) |
15
20 25 |
内螺纹
ZG1/2"-1" |
0.01-0.3?0.7?1.1?1.6?21
|
350
|
ZG1Cr18Ni9Ti
|
138
|
72
|
94
|
103
|
|
ESH5F
(CS45H-3.7.11.16P) |
15
20 25 |
法兰
Flange |
0.01-0.3?0.7?1.1?1.6?21
|
350
|
WCB
|
210
|
72
|
94
|
103
|
|
ES8B
(CS15H-5.8.16) |
15
20 25 |
内螺纹
ZG1/2"-1" |
0.01-0.5?0.8?1.6
|
220
|
WCB
|
138
|
72
|
94
|
103
|
|
ES8N
(CS15H-5.8.16 |
15
20 25 |
内螺纹
ZG1/2"-1" |
0.01-0.5?0.8?1.6
|
220
|
WCB
|
138
|
72
|
94
|
103
|
|
ES8BF
(CS45H-5.8.16) |
15
20 25 |
法兰
Flange |
0.01-0.5?0.8?1.6
|
220
|
WCB
|
210
|
72
|
94
|
103
|
|
ES8NF
(CS45H-5.8.16) |
15
20 25 |
法兰
Flange |
0.01-0.5?0.8?1.6
|
220
|
WCB
|
210
|
72
|
94
|
103
|
|
ES10
(CS15H-8.8.16) |
20-40
|
内螺纹
ZG1/2"-1" |
0.01-0.8?1.2?1.6
|
220
|
WCB
|
200
|
93
|
132
|
142
|
|
ES10F
(CS45H-8.12.16) |
15-25
32-50 |
法兰
Flange |
0.01-0.8?1.2?1.6
|
220
|
WCB
|
270
|
93
|
132
|
142
|
|
ES12N
(CS45H-16) |
15-25
32-50 |
法兰
Flange |
0.01-1.6
|
200
|
WCB
|
280
|
93
|
132
|
142
|
