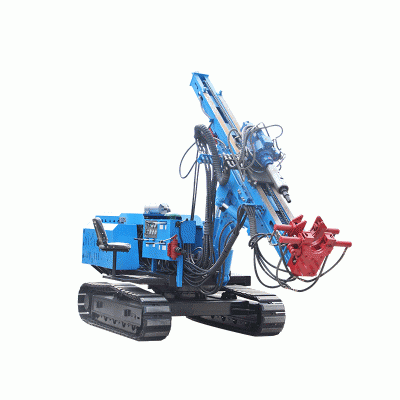

小型履带式打桩机，是我厂为了适应市场发展需要，拓宽施工领域所精心研发的一款 机型，较轮式打桩机来讲，场地的适应性更强，作业面更宽。经过了大量的理论推敲和实地认证，目前各项技术指标均已达到业内产品相关标准,为规范操作,确保钻机正常运转,请操作人员务必按以下规程步骤进行操作:
启动柴油机发电机组，怠速运转3~5分钟，逐渐加大供油量，使柴油发电机组电压表(V)指针达到400V以上，频率表(HZ)达到50以上，并固定好油量调节臂；
打开发电机组电源输出开关以及配电柜的漏电保护开关，检查配电柜上电压表（V）指针移动情况，确保使其达到400V以上，否则应再次加大供油量直至电压达到要求为止；
打开操作控制箱里电源开关及液压泵开关，使液压泵开始工作；
按照指示图标操纵液压多路换向阀，将打桩机移动到指定位置，升起桩架，找准桩位并固定，同时将钻杆尖部确实接触到地面；
按下操作控制箱上压桩（钻孔）启动按钮，使动力头开始锤击（钻孔）工作； 操纵液压多路换向阀，使锤头（钻杆）缓缓向下，直至压桩（钻孔）深度符合要求为止；
按下操作控制箱内压桩（钻孔）停止按钮，使动力头停止工作； 根据车体指示图标，操纵液压多路换向阀，完成提动力头，收杆，移机等步骤。
任何机械设备，都会受到自然环境、地理条件、空气温度等条件的影响，产生一些对产品性能、品质不利的因素。因此，在使用我厂产品的前提下，应当做到以下几点：
1. 在使用本型号打桩机时，应保持地面相对坚实，作业过程中履带不下陷。
2. 作业时，应避开人群密集区，必要时，对施工场地周围加设防护装置。
3. 作业时，应避开高压线路及高架电网，以保证打桩机钻架的架设不受影响。
4. 遇有大风、雨雪、雾霾、雷电等恶劣天气或视线不良时，应避免作业，以免发生意外。
5. 在气温低于-15度，高于+40度的环境下，应避免打桩机作业，如确需施工，应当 采取保温及降温措施，以免打桩机发生故障。
6. 其他不利于打桩机施工作业的情况。
钻孔直径（mm） 90-400
钻孔深度（m） 1-100
耗风量（m³/min） 10-26
工作风压（Mpa） 0.7-1.6中压1.6-2.46高压
钻杆直径（mm） 76/89
适应岩石硬度（f） 6-20
一次推进行程（mm） 2600
滑架仰俯角度（°） 120
滑架摆动角度（°） 左右共40
钻臂摆动角度（°） 左右共150
回转速度（r/min） 0-110
爬坡角度（°） 45
工作外形尺寸（mm） 3500*2200*4500
运输外形尺寸（mm） 4500*2500*2800
重量（t） 7300
行走速度（km/h） 0-2.5
功率（kw） 40
