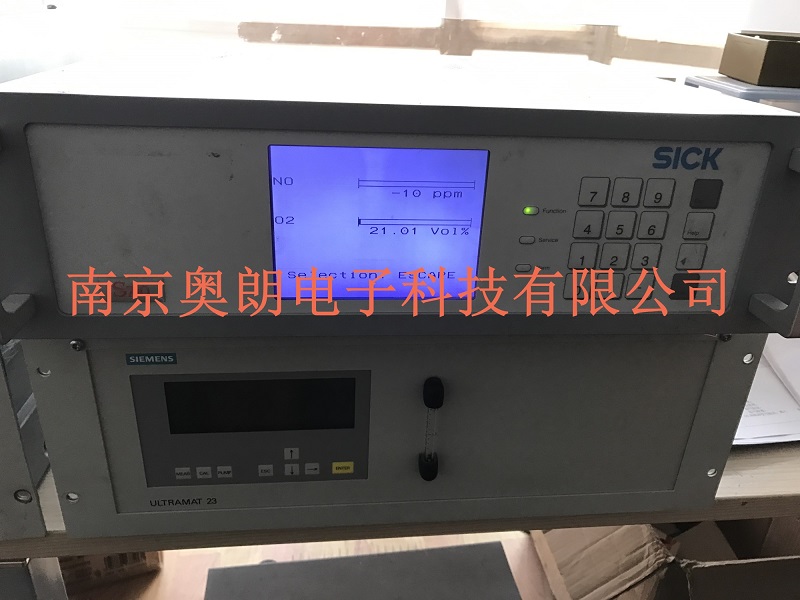

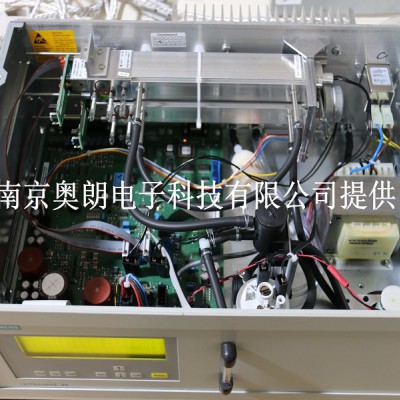

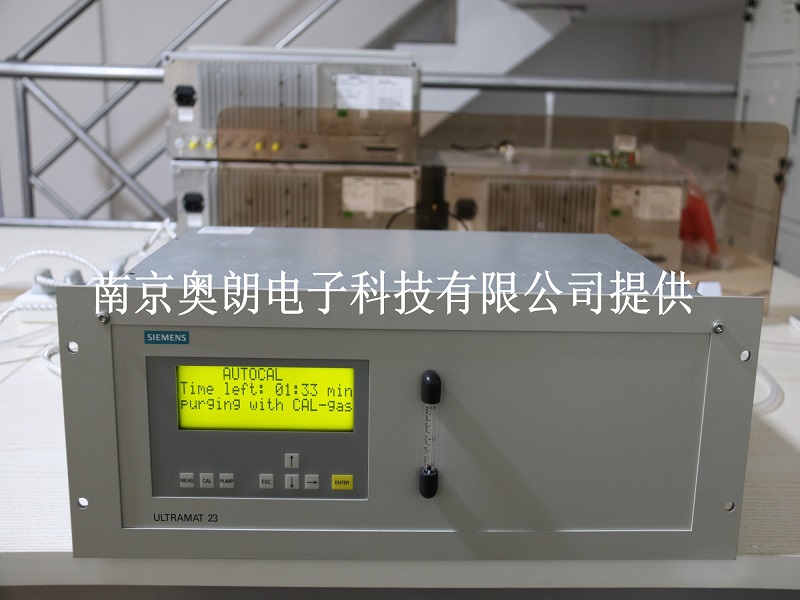

以下为本公司ULTRAMAT23(U23)分析仪相关说明及本公司相关维修图片：
一、ULTRAMAT23(U23)分析仪特点：
1、可连续测量SO2、NOX、CO、CO2、CH4、O2、C2H4、C3H8、TCH、等气体浓度。
2、使用空气自动标定仪器零点（<5% CO2必须用N2标定零点）
3、可同时分析多个组份。
4、多路4-20mA模拟输出及继电器接点输出。
5、自动标定、故障自诊断、数字通讯功能。
6、精度高、稳定性好。
7、菜单式操作，中英文液晶显示。
8、ppm或mg/m3可以转换。
9、极短的预热时间：5分钟
10、仪器操作简单、快速设定和运行方便。
二、ULTRAMAT23(U23)分析仪参数：
测量范围：
SO2：0-500ppm至0-2500ppm
CH4：0-500ppm至0-20%
NOX：0-250ppm至0-500ppm
O2：0-5 %至0-25%
CO：0-1000ppm至0-100%
CO2：0-1000ppm至0-100%
1、线性误差：≤1% FS
2、电源：AC220V±10% 50±0.5Hz 150VA
3、模拟输出 ：4-20mA（最多四个）
4、稳定性:零点漂移≤1% FS/周；量程漂移≤1% FS/周
5、氧气测量技术数据：测量范围0-5 %，0-25%
6、相应时间：<5秒
7、重复性：≤1%
8、预热时间：5分钟
9、气体流量 1.2-1.5 L/min
三、西门子ULTRAMAT23分析仪维修所需配件型号:
西门子 U23分析仪SO2检测器C79451-A3468-B521
西门子 U23分析仪CO检测器C79451-A3468-B525
西门子 U23分析仪NO检测器C79451-A3468-B520
西门子 U23分析仪斩波器C79451-A3468-B516
西门子 U23分析仪斩波器C79451-A3468-B515
西门子 U23分析仪气室支架C79451-A3468-B513
西门子 U23分析仪气室C79451-A3468-B231
西门子 U23分析仪气室C79451-A3468-B232
西门子 U23分析仪气室C79451-A3468-B233
西门子 U23分析仪流量计C79402-Z560-T1
西门子 U23分析仪分水器C79451-A3458-S401
西门子 U23分析仪CO气体过滤器C79451-A3458-B100
西门子 U23分析仪SO2气体过滤器C79451-A3468-B108
西门子 U23分析仪显示屏按键板C79451-A3492-B605
西门子U23分析仪主板C79451-A3494-D501
西门子U23分析仪内部过滤器C79127-Z400-A1
西门子U23分析仪压力开关C79302-Z1210-A2
西门子U23分析仪显示屏C79451-A3494-B16

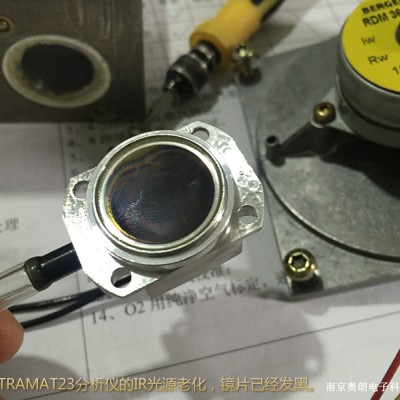

西门子U23分析仪光源C79451-A3468-B206
西门子U23分析仪凝液罐C79451-A3458-S401
以上配件我司均提供。
四、ULTRAMAT23(U23)分析仪应用
ULTRAMAT23(U23)用于测量IR-吸收气体和氧含量的气体分析仪
ULTRAMAT23(U23)气体分析仪一次能够测量四种气体组分：最多可测量三种红外敏感气体，例如：CO、CO2、NO、S02、CH4、R22(氟里昂CHCIF2)以及采用电化学氧气测量单元测量O2。
ULTRAMAT23(U23)(基本类型）可：
·测量一种红外气体组分带（或不带）氧气测量
·测量二种红外气体组分带（或不带）氧气测量
·测量三种红外气体组分带（或不带）氧气测量
特殊应用
配置有两个IR组分且不带泵的ULTRAMAT23(U23)气体分析仪（带或不带有氧气测量）可配两个独立的气路。这样，它就可以同时测量两个采样点，这种测量方法可用来例如：测量NOx转化炉转化前后的NOx含量。该分析仪具有独特的使用周围空气进行自动校准功能，可以根扰需要设定校准周期，甚至在工状良好的情况下，基本无需校谁。
ULTRAMAT23(U23)气体分析仪可应用于烟气排放监测系统以及过程与安全监测。
通过TuV认证的ULTRAMAT23(U23)气体分析仪可按照13.B1mSchV与TA Luft中的要求测量CO、NO、SO2和O2。
通过TuV认证的最小容许量程：
·单组分和双组分分析仪
-CO：0~150mg/m³
-NO：0~250mg/m³
-SO2：0~400mg/m³
·三组分分析仪
-CO：0~150mg/m³
-NO：0~250mg/m³
-SO2:0~400mg/m³
比上述量程大的所有量程也都是容许的。
ULTRAMAT23(U23)气体分析仪适用于无潜在爆炸危险的环境中。
应用实例
·小型燃烧系统的操作优化
·对于使用所有类型燃料（油，气体和煤）的燃烧系统，监测它们的废气排放浓度；也可监控热焚烧厂的运行检测
·监测室内空气
·监测水果储藏室，温室，地窖及仓库的空气状况
·监控过程控制各功能
·在钢的热处理过程中，检测环境状况
特殊特性
·稳固的19“钢板机壳，可安装于铰链式框架上或者滑轨上。可选：带有把手、凝液罐和粗过滤器的便携式分析仪
·基于NAMUR推荐的操作
·可对分析以进行简单快速地编程和调试
·由于使用了环境空气（对于不带氧传感器，也可以用N2）进行自动标定，所以分析仪实际可做到免维护，且在自标定过程中，零点和线性度也都得到标定。
·根据实际应用，每6~12个月才需用标定气标定一次
·大屏幕且带有背光灯的LCD显示测量值；通过菜单操作实现编程输入、功能测试和标定
·在规定的范围内，每种组分可有两个量程；所有量程都是线性的。自动切换量程带有量程识别功能
·自动校正大气压力的波动
·气体流量监测；当流量<1L/min发出低流量报警信号
·维护请求报警
·可为每种组分的上下限报警任意设置上下限
·用于开启/停止样气泵、触发自标定和让几个设备同步的三个二进制输入
·用于故障、维护请求、维护切换、设置极限、量程识别以及外部电磁阀的八个继电器输出可自由配置
·四个电气隔离的模拟量输入RS485为基本配置可选：RS232转换器
·通过PROFIBUS-DP/PA接口接入网络
·作为服务和维护工具的SIPROM GA软件
·八个附加的继电器输出（可选）
·八个附加的二进制输出（可选）
