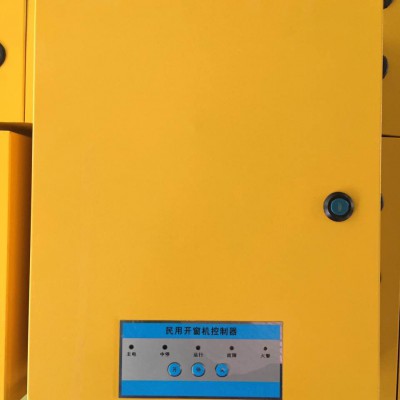

民用开窗机控制器

电动开窗控制器（24V直流型）使用说明

一、主要功能

1.对开窗器给与24V 稳定直流供电。

2.为与其相连且要求其供电的部件供电。

3.对要求控制的外围设备进行准确控制。

二、调试说明

1.按空开的标示接好220V的电源，严禁零、火线接反。

2.拨码开关2、3码拨至ON（出厂时设置在其码）是调窗档，把窗的上下限位设置好。

3.卷帘门运行时间设置：拨码开关的2码拨至ON，3码拨至OFF，按停止键设置，每按停止键一次运行增加5s，设置需要的时间完成后按一次上行键，把拨码开关2拨至OFF结束时间设置。

4.拨码开关1码是改变窗的上、下运行方向，一般不需要拨动。

三、注意事项

本产品为交流220V输入，且火线与零线位置确定，所以输入220V电源应严格按本产品所标注的相序接入火线和零线不得反接，以免对控制器造成损坏。
