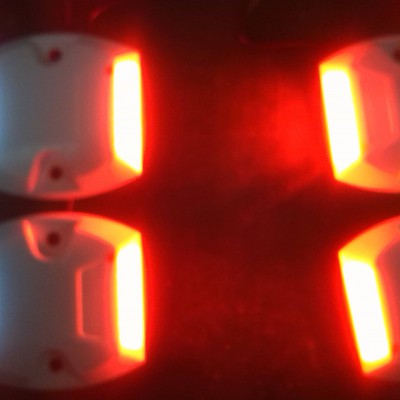

隧道光电诱导标 隧道行车警示灯 LED诱导灯

 LD-YD100隧道诱导标由于单只诱导灯功率较小，只有1W左右，可以设计为集中供电，一套电源可以支持多只诱导灯工作，由于直流供电，线路太长其压降较大，末端的诱导灯则可能由于电压下降太多而无法工作，所以必须考虑线路长度对电压的影响，一般设计单套电源支持120只诱导灯工作，而且在隧道中可以将电源布设在隧道中部，更为有效地减少压降。可接受RS232控制、RS485控制、开关控制和手动控制。

操作说明:
(1)LED诱导标电源线红色线为正极，接主电缆红色线；蓝色/绿色线为负极，接主电缆黑色线。
(2)LED诱导标主电缆红色线接控制器“1路灯＋”、黑色主电缆线接控制器“1路灯－”。
(3)AC 220V输入电源火线接控制器“L”端，零线接控制器“N”端。
(4)使用接地线连接控制器接地柱，做好接地措施。
(5)打开控制器电源开关，控制面板“电源”指示红灯亮，其中一个工作指示绿灯亮，表示控制器正常工作。
