一、产品概述：

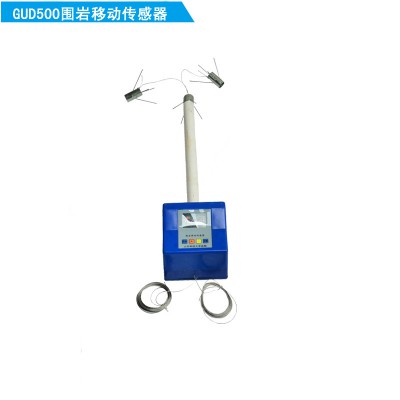

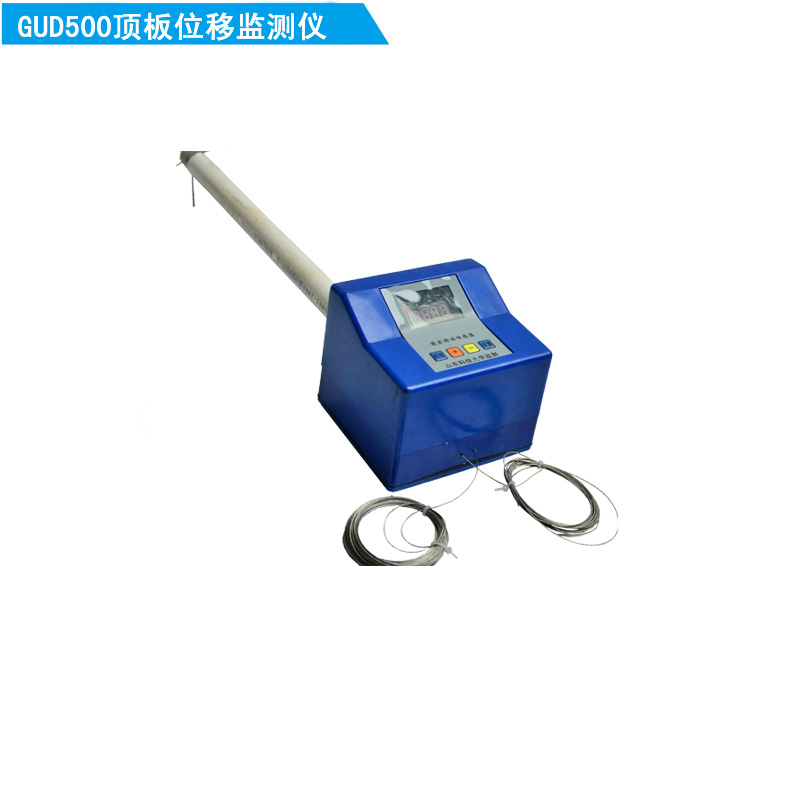

数显顶板离层仪GUD500|矿用围岩移动传感器用于顶板离层位移监测。它由单片计算机控制，集数字显示等多功能为一体，具有体积小、精度高、操作方便、功耗低、携带方便等优点。一种新型数显顶板离层仪，其特征在于，包括：锚爪、钢丝绳、固定装置、分线装置、信号转换装置、信号线和数字显示器，所述锚爪通过分线装置和固定装置伸入钻孔内，连接锚爪的钢丝绳穿过分线装置的圆形通孔后与信号转换装置内的弹簧相连，所述弹簧另一端与拉力传感器相连，拉力传感器通过信号线与数字显示器相连；分线装置两端分别与固定装置和信号转换装置通过螺纹连接。
二、数显顶板离层仪GUD500|矿用围岩移动传感器操作说明
1.传感器的安装
围岩移动传感器采用顶板钻孔安装，钻孔的直径Φ27—29mm，两个基点分别安装在不同 的深度，基点的安装深度由用户根据现场条件确定。
安装步骤：
（1）在顶板上打钻孔，一般用风动锚杆钻机打孔，打孔钻头选Φ28mm 为宜。
（2）用安装杆将A、B 两个基点的锚爪推到所需的深度。
（3）将传感器的固定固定管推入钻孔，分别拉紧两个基点的钢丝绳并将紧固螺钉固定。
校零方法：按一下“启动”键，再按住“设置”键不放，当数码管显示5的时候，松手， 再按一次“设置”键即可。
三、数显顶板离层仪GUD500|矿用围岩移动传感器主要功能
1．顶板下沉量检测；2．数字LED 显示；3．光控/手动触发显示；4．离层位移设定报警。
四、数显式顶板离层指示仪主要技术参数
1.量程： 0—500 mm 2.测量范围：8——10米 3.分辨率： 0.1 mm
4.测量精度： 1% 5.显示方式LED 6.报警 LED 光报警 7.电源：DC3.6V (连续工作2年)
