PE 阻燃母粒
本产品为反应型纳米级阻燃母粒，加工流动性好，有极好的热稳定性和光稳定性,因其细度达到纳米级，很好的解决了传统阻燃剂因添加量大而造成的密度高、添加成本高、制品各项物理性能严重恶化、与树脂相容性差、易析出起霜、发白的缺点，尤其适用于PE薄膜、拉丝、圣诞树。
本产品完全符合欧盟环保标准（RoHS），不含多溴联苯（PBB）和多溴二苯醚（PBDE）。
○产品性能指标：
|
项 目 |
外 观 |
挥发物 |
热分解温度 |
丙酮不溶物 |
纯 度 |
|
指标（优级品） |

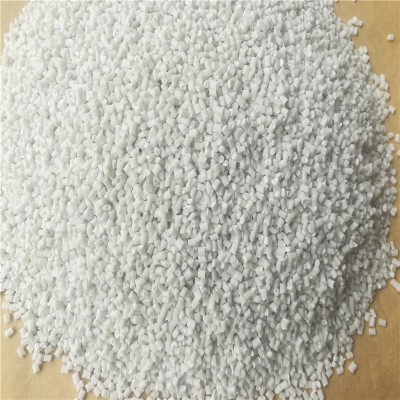

白色或淡黄色颗粒 |
≤0.3 % |
≥260 ℃ |
≤0.03 % |
80 % |
○应用说明：基本阻燃推荐配方
|
PE树脂（% wt） |
Hex-9推荐添加量（% wt） |
阻 燃 等 级 |
|
(薄膜、拉丝、注塑) 94—91 |
10-12, 12-15 |
UL94 V—0 |
○产品突出优点：
● 采用本阻燃母粒生产的产品绝无析出起霜、发白的现象。
● 添加量少，添加成本低，可与PE直接混合后加工成品，减少加工环节和费用。
● 完全符合欧盟环保标准（RoHS），无粉尘污染。
● 热稳定性高，适合较高加工温度场合（≥200℃） 。
● 终的阻燃产品密度≤1.0；而其他溴类阻燃PE密度约为1.3左右。
● 机械性能好（与树脂相容性好），各方面性能几乎与纯树脂保持一致。
○使用建议：
●添加3—5%的马来酸酐接枝PE相容剂，可提高阻燃性能和其他力学性能。
●不同PE的熔指不同，阻燃母粒的添加比例也稍有不同，超过添加比例时添加量越大反而阻燃效果越差,熔指越高越好，建议采用熔指在8以上的PE料。
●适当添加5—15%的滑石粉或滑石粉母粒可大幅度降低成本，并起到增强作用,但会对阻燃效果有所影响，阻燃母粒的添加比例要适当调整。
●如果是使用再生料，阻燃母粒的添加比例也要适当调整。
○包装、储运：每包25公斤，有内衬的纸塑复合膜袋装，按非危险品储运。
