JLH-6002半自动绕线机

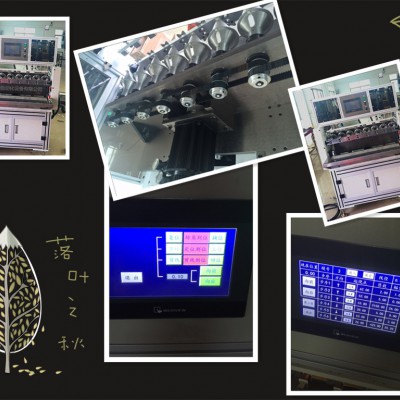

产品外观图
1产品概述
JLH-6002半自动绕线机产品系列：
本机型系列型号: 8轴 多功能绕线机
产品特点：
> 外型新颖流线，设计简洁可靠，结构合理大方，整机稳定性高，适应工作环境强、精度高之特点;

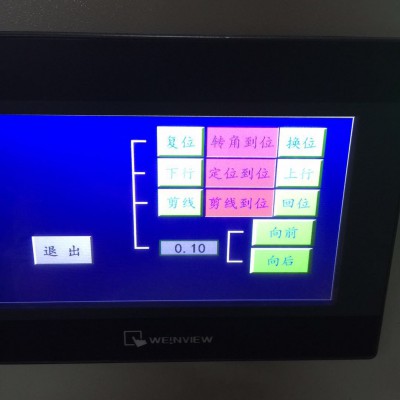

> 本系列绕线机采用专业伺服6轴控制器控制，研发高性能最新版绕线机软件，触摸屏实时编程，人性化教导操作控制接口，中文可选性对话，操作简单易学；产品规格编程一次，可自动保存，无需重复，密码储存功能，防止非相关人员修改程序，效率高，故障少、保养维护方便；
> 本系列机型与自动上料系统，自动焊锡系统，自动检测系统等，可合成自动化生产流水线；
绕制产品：
本机适用各种电机行业绕组线圈及电子行业
绕线机
可选配装置：
安全门装置、上下料装置、直上推卸式装置、绞线装置、自动剪刀装置、衰减装置、自动切刀装置。
|
型号 |
|||||
|
主轴数 |
10 |
||||
|
主轴间距 |
110mm |
||||
|
最大骨架外径(宽) |
50mm |
||||
|
伺服电机功率(W) |
X:400 Y:400 Z:400 主轴:2000W(标准) |
||||
|
主轴夹具装配内径 |
Ф16mm(标准) |
||||
|
主轴转速 |
MAX 12000RPM(标准) |
||||
|
控制方式 |
多轴伺服运动控制器 |
||||
|
编程方式 |
触摸屏 |
||||
|
储存方式 |
直接储存+USB |
||||
|
导针移动范围 |
X：100mm Y：100mm Z：60mm |
||||
|
主轴精度 |
±0.1° |
||||
|
移动定位 |
0.01mm |
||||
|
缠脚角度 |
0°、90° |
||||
|
适用线径 |
0.02—0.4mm |
0.02—0.6mm |
0.02—0.5mm |
0.02—0.3mm |
|
|
气压 |
4-6kgf/c㎡ |
||||
|
电压 |
AC220V/50HZ(AC110V/60HZ) |
||||
|
总功耗 |
2.2KW |
||||
|
整机净重 |
500KG |
||||
|
机械尺寸 |
1200W*1500L*1700Hmm (不含线架) |
||||
|
装箱尺寸 |
|
||||
