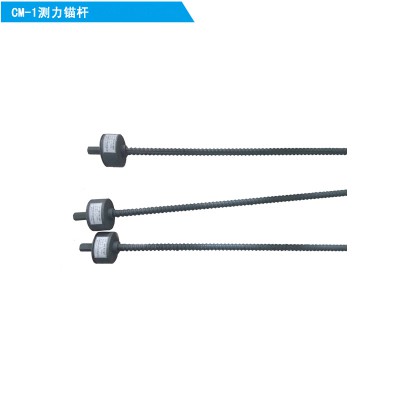

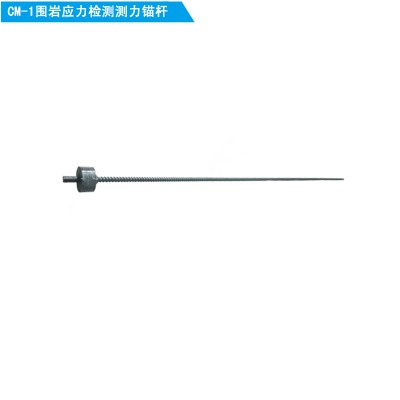

CM-1测力锚杆受力自动检测仪配采集仪
测力锚杆受力自动检测仪配采集仪是用于煤矿及岩土工程中专用的测力设备，是锚杆受力参数监测的智能化设备，它具有自动记录，远红外数据采集，计算机管理和自动报警等功能，而且重量轻、操作方便、显示直观、安装方便、戊戌换算、直接显示吨位、输出报表具有通用性、数据功能强。通过改进的电源供电系统，大大地提高了仪器的使用可靠性和电源使用寿命，与其它同类产品相比，具有红外传输速度快采集时间短等特点，可长期在井下使用无需维护。并具有汉显功能，是非常理想、非常先进的压力自动记录仪器。
一、CM-1测力锚杆受力自动检测仪配采集仪原理结构

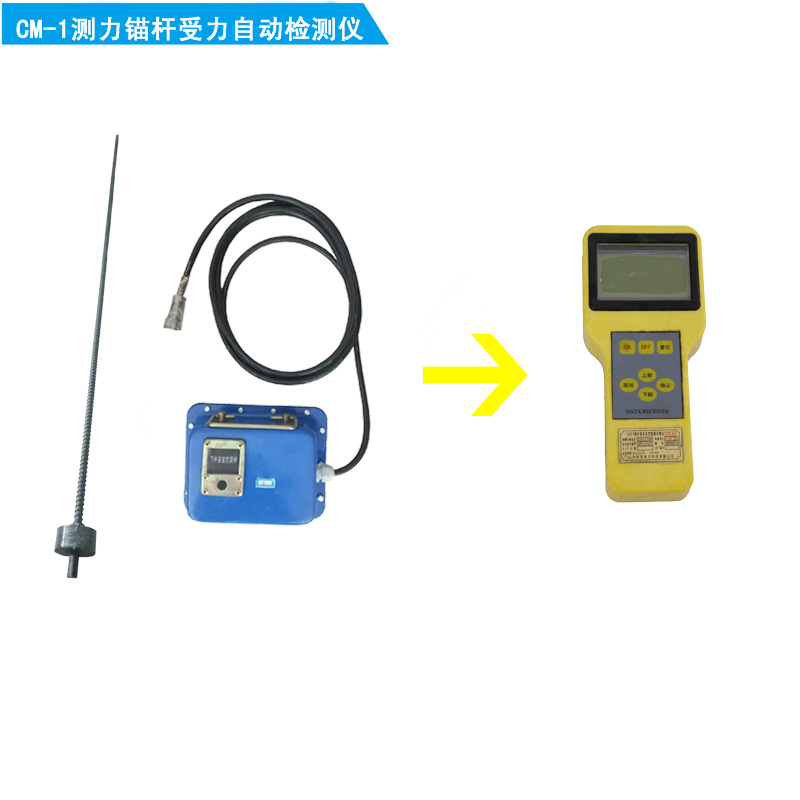

测力锚杆受力自动检测仪由四部分组成：（1）测力锚杆受力自动检测分机；
（2）红外传输数据采集仪；（3）数据传输适配器（4）数据处理软件。压力监测分机具有每隔10分钟自动检测一次的功能，并将采集的数据自动地记录在分机的存储器中当按分机前面的按键或通过矿灯照射，分机可显示当前的压力值。将采集器携带到井上后通过计算机串行口将数据自动地传输到PC计算机进行数据处理。
二、测力锚杆受力自动检测仪技术参数：
1、传感器组数：6组/台；
2、有效量程：0～150KN；
3、输出精度：2%；
4、电源：DC5V；
5、电流：60mA；
6、重量：1.3kg
7．锚杆破断应力 200KN
煤矿用数据采集仪技术参数：
1.供电电压：DC 6V（四节LR03电池组供电专用）；
2.最大开路电压：≤6.6V；
3.工作电流：≤100mA；
4.额定工作电压：4.5V；
5.允许的电压波动范围：3.5V～6.6V；
6.待机电流：≤10μA；
三、CM-1测力锚杆受力自动检测仪配采集仪使用读数方法：
1、测力锚杆安装好后，监测分机和测力锚杆按对应的编号连接起来。打开采集器：当 光标对到分机系统管理栏上后，再按分机管理，再按重启分机后，唤醒监测分机，对监 测分机进行清空。
2、采集数据：将采集器光标对准数据采集后，按“确认”键，通过矿灯照射或按键将 检测分机进行唤醒，唤醒后采集器将自动采集，当采集成功后屏幕上将显示重新启动。
3、传输数据：先把适配器和电源连接好，打开采集器把光标通过上、下翻键移动到数 据上传上，按确认键后，把软件点开后，设置通信端口，通信端口的设置，右键点击计 算机桌面上我的电脑，再点设备管理器后，再点端口，看是COM几，软件上就设定COM几 ，设定波特率是115200.把工作面设定好。工作面分机数量设定好，间隔时间设定为10 分钟。点击数据接收，当数据接收成功后采集器将自动关闭，当数据传输完成后，软件 上将显示数据接收完成。
