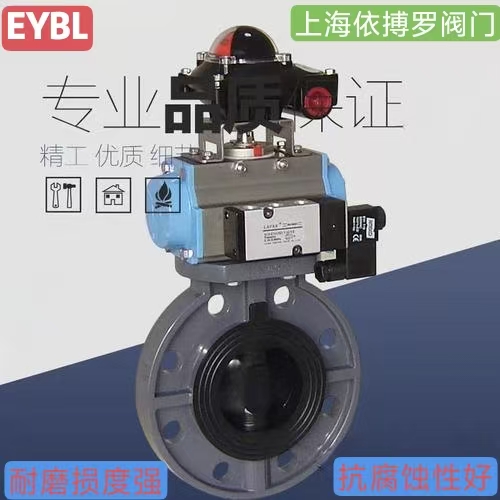

概述：
D671X气动UPVC蝶阀具有阀体重量轻、耐腐蚀性强、材质卫生无毒、耐磨损、易拆卸、维护简单等特点。气动UPVC蝶阀被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
产品特点1、气动UPVC蝶阀卫生指标符合国家卫生标准要求，介质中重离子含量达超纯水标准。
2、气动UPVC蝶阀具有极佳的强度和韧性，管壁平洁光滑，输送流体时具有较小的磨擦阻力和附着力。
3、气动UPVC蝶阀具有优良的耐化学腐蚀性能，阻燃性能为自熄性。
4、气动UPVC蝶阀重量轻、相当于钢管1/5，铜管的1/6。低热传导性能，约为钢材的1/200。
5、优异的耐老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长。
气动执行器
采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。
技术参数和性能
GTD/ATD气动执行器技术参数
UD671X气动UPVC蝶阀阀体参数
类 型
双作用活塞式、弹簧复位式
公称通径
DN50～300mm
气源压力
双作用：2-8bar/单作用：4-8bar
公称压力
PN1.0、1.6MPa
输出力矩
双作用：4N·M～10560N·M
阀轴材质
碳素钢、304/316/316L不锈钢
单作用：7N·M～2668N·M
阀体材质
UPVC、CPVC、PP
工作温度
常温型：-20℃～80℃（丁腈橡胶O型圈）
阀板材质
UPVC、CPVC、PP、PTFE
高温型：-20℃～160℃（氟橡胶O型圈）
阀座密封
EPDM、NBR、FPM
动作范围
0～90°±5°
结构形式
A型
接口螺纹
GTD40～GTD83/ATD50～ATD88 G1/8″
温度
EPDM≤80℃、NBR≤68℃、FPM≤80℃
GTD110～GTD350/ATD100～200 G1/4″
适用介质
水、PVC兼容的食品工业化学溶剂
阀位信号
定位器：4～20mA/回信器：全开全关信号
特点
重量轻、耐腐蚀、卫生无毒、流阻小


外形尺寸
公称通径DN
A
B
C
D
E
执行器型号
50
150
194
80
59
43
ATD-52
65
173
220
86
75
47.5
ATD-63
80
187
225
97
85
47.5
ATD-75
100
214
267
112
91
57.2
ATD-83
125
265
310
125
104
66
ATD-92
150
276
323
140
114
74
ATD-105
200
306
350
184
137
87.5
ATD-125
250
400
379
220
150
110
ATD-140
300
465
464
256
172
129
ATD-160
附件选项
根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
