一、产品介绍

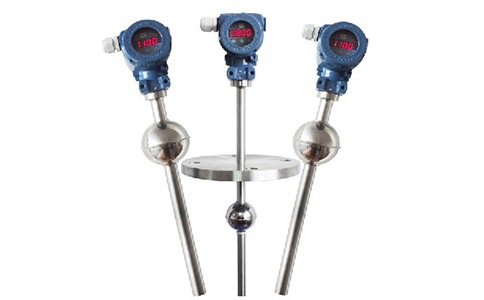

SKUQK-91浮球液位控制器主要有浮球、导杆、连接法兰、干簧管、接线盒几部分组成，其输出开关量信号与电器执行部分开关连接用于报警或者控制，浮球液位控制器主要适用于工业生产过程中敞开容器或者密闭承压容器内的液位高度的控制。
二、工作原理
浮球液位控制器是利用一个磁浮球或者多个磁浮球发出多点开关信号的液位控制器。在导杆内的不同高度安装有干簧管，当磁浮球随液位变化而上下浮动时，浮球内的磁钢使导杆内相应位置的干簧管吸合或断开，发出开关信号。
三、技术参数
测量范围：杆式：0~300~6000mm
精度：±10mm
介质温度：＜120℃
工作压力：＜2.5MPa
开关点位：2点、4点或者订制
触点容量：AC220V；DC24V
安装法兰：DN80；DN100 PN0.6 PN1.0 HG20593-97或者按用户要求订货
隔爆等级：EXdiiBT4?? EXdiiCT4
四、产品选型
| 型 号 |
代 码 |
说 明 |
|||||
|
SKUQK-91 |
-□ |
-□ |
-□ |
-□ |
-□ |
-□ |
浮球液位控制器 浮球控制器 |
|
量程 |
|
|
|
|
|
|
量程300mm＜H＜6000mm |
|
介质密度 |
|
kg/m3 |
|
|
|
|
＞0.7 用户需要提供介质及密度 |
|
安装方式 |
|
-0 |
|
|
|
支架安装 |
|
|
-1 |
|
|
|
法兰DN80 PN0.6 |
|||
|
-2 |
|
|
|
法兰DN100 PN0.6 |
|||
|
-T |
|
|
|
客户指定 |
|||
|
材质 |
|
1 |
|
|
304 |
||
|
2 |
|
|
316 |
||||
|
3 |
|
|
PP |
||||
|
4 |
|
|
不锈钢衬四氟 |
||||
|
控制点位距离 |
|
L1 |
|
第一控制点位（距离法兰面以下的控制点位置） |
|||
|
Ln |
|
n为第n个点位的距离 |
|||||
|
触点容量 |
|
DC |
DC24V |
||||
|
AC |
AC220V |
||||||
