测量原理
SKD800系列雷达物位计是将发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种时间延伸方法可以确保短时间内稳定和正确的测量。SKD800系列雷达物位计即使在工况比较复杂，存在虚假回波的情况下，其用微处理和调试软件也可以分析出物位的回波。
|
输入 天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比： D=C×T/2 其中C为光速 因空罐的距离E已知，则物位L为： L=E-D 输出 通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。 |
SKD800系列雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
产品简介：
|

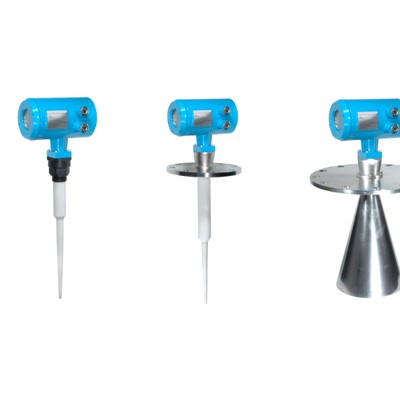

SKD800系列智能雷达物位仪表 |
|
|
|
|
类 别 |
SKD801 |
SKD802 |
SKD803 |
|
应 用 |
过程条件简单，腐蚀性的液体、浆料、固体 |
存储或过程容器腐蚀性的液体、浆料、固体 |
适应各种存储容器或过程计量环境，液体、浆料、固体 |
|
测 量 范 围 |
20米 |
20米 |
35米 |
|
过 程 连 接 |
螺纹 |
法兰 |
法兰 |
|
过 程 温 度 |
-40-130℃ |
-40-150℃ |
-40-250℃ |
|
过 程 压 力 |
-1.0-3bar |
-1.0-20bar |
-1.0-40bar |
|
重 复 性 |
± 3mm |
± 3mm |
± 3mm |
|
精 度 |
< 0.1% |
< 0.1% |
< 0.1% |
|
频 率 范 围 |
6.8GHz |
6.8GHz |
6.8GHz |
|
防爆/防护等级 |
EXiaIICT6/IP68 |
EXiaIICT6/IP68 |
EXiaIICT6/IP68 |
|
信 号 输 出 |
4…20mA/HART(两线) |
4…20mA/HART两线) |
4…20mA/HART(两线) |
