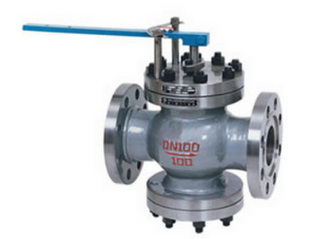

T40H-40、T40H-100 型给水回转式调节阀：适用于中、低压锅炉给水管道和高压加热器疏水管上，通过转动圆筒形阀瓣使其与阀座形成的窗口面积改变，从而实现调节流量的目的。给水回转式调节阀的回转启闭角度为 60°,由调节阀上方的开度指示板来指示。可配用电动执行装置，实行远程自动化操作。
产品性能参数
T40H-40、T40H-100 型给水回转式调节阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
T40H-40 40 4.0 ≤200 水、蒸汽
T40H-100 100 10.0
返回页首 ?
产品零部件材料
T40H-40、T40H-100 型给水回转式调节阀零部件材料
型号 材料
阀体 阀座 阀瓣 拔杆 阀杆 紧固件 填料
T40H-40 优质碳素钢 铬不锈钢 铬不锈钢 铬不锈钢 铬不锈钢 优质钢 柔性石墨
T40H-100
返回页首 ?
产品外形及结构尺寸
T40H-40 型给水回转式调节阀主要外形及结构尺寸（mm）
DN 最大流通面积/cm2 L H D D1 D2 D3 b f f1 z×Φd
50 1.89 230 245 160 125 100 88 20 3 4 4×Φ18
65 2.72 290 250 180 145 120 1140 22 3 4 8×Φ18
80 6.4 310 255 195 160 135 121 24 3 4 8×Φ18
100 8.4 350 280 230 190 160 150 26 3 4.5 8×Φ23
返回页首 ?
T40H-100 型给水回转式调节阀主要外形及结构尺寸（mm）
DN 最大流通面积/cm2 L H D D1 D2 D3 b f f1 z×Φd
50 1.27 300 250 195 145 115 88 28 3 4 4×Φ25
80 5.5 380 255 230 180 150 121 34 3 4 8×Φ25
100 15 400 288 265 210 175 150 38 3 4.5 8×Φ30
150 19 450 340 350 290 250 204 46 3 4.5 12×Φ34
200 55 710 455 430 360 315 260 54 3 4.5 12×Φ40
