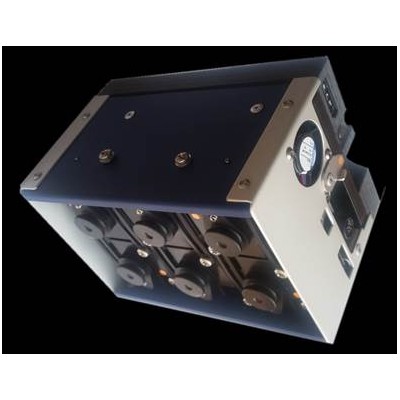

用途：Macaw多光谱数码相机是MAC系列相机的最新升级版，产品集成了开源架构的全功能Linux计算机系统，以及用于计算密集型任务的SATA固态驱动器（SSD），在拍摄图像时，Macaw可以对齐图像平面，提取NDVI位图，方便各种无人机搭载使用。Macaw配备可选的升级ILS模块，还提供GPS和IMU信息，因此仪器除了电源输入外完全独立。
在现场，可以通过平板电脑或智能手机通过任何商业网络浏览器控制Macaw。使用浏览器界面，可以查看和下载图像，并且可以轻松访问帮助文档。为了实现快速数据传输，SATA SSD配置了外部USB3控制器接口，可将磁盘传输到台式PC或笔记本电脑，以实现USB3传输速度。
特点：
·1.3兆像素图像，出色的地面分辨率，支持多格式图像存储；
·可选全局曝光型传感器，图像拍摄更稳定，更清晰；
·外部可连接视频输出和GPS接收器/IMU制导；
·支持用户自定义光谱波段设置，可更换标准滤光片，更改光谱波段(450~1000nm)；
·SATA Solid State Drive固态硬盘存储，极速存储，支持容量扩展，支持移动硬盘功能；
·配备强大的PixelWrench2多光谱图像编辑软件；
·可选配强大的图像拼接软件Lcaros(选配)；
·可选配业界独有3D/4D拼图软件Pix4DMapper，实现光谱信息全三维模型再现(选配)；
·可选配入射光传感器e-ILS，方便生成反射率图像，无惧天气环境干扰(选配)；
技术规格：
|
传感器 |
每个通道（1280×1024）1.3M像素传感器 尺寸：6.66 mm × 5.32 mm 像元尺寸：5.2 microns |
|
镜头 |
焦距：9.6 mm 光圈：f/3.2 水平视角：38.26° 垂直视角：30.97° |
|
光谱滤光片 |
每个通道标准25mm |
|
数据存储 |
SATA Solid State Drive固态硬盘， 支持数据自动接驳， 支持移动硬盘功能 |
|
格式 |
8位或10位RAW格式，10位DCS格式，Multi-Page Tiff等标准格式 |
|
通讯接口 |
USB 3.0或者WIFI |
|
机载控制 |
HDMI接口 |
|
预览方式 |
整机实现FPGA模块接口逻辑功能， 支持任意光谱通道数据或实时图像预览； 支持任意通道指定植被指数(例如NDVI指数)直接预览，确保高质量拍摄，提高效率 |
|
Multi-I/O接口 |
e-ILS GPS Gyro BeiDou输入视频输出电源输入相机触发等(支持接驳无人机) |
|
外壳材质 |
航空级铝材，轻量化防震抗摔 |
|
图像容量 |
每波段每张图片约1MB |
|
图像处理速度 |
约0.5s，自循环工作约1秒， 支持用户自定义设置 |
|
电源输入 |
9~15V DC |
|
导航系统接口 |
RS232(符合NMEA标准的ILS GPS Gyro BeiDou接收机)， 支持快速接驳 |
|
输出/控制 |
实时NTSC或PAL视频用于取景器和菜单设置 |
|
操作系统 |
独立Linux操作系统，支持同步操作界面，支持PuTTY或网页端控制(见第四页附图) 可通过平板电脑，手提电脑，台式机，智能手机等控制端进行操作 |
|
尺寸(mm) |
6通道：115.6×80.3×68.1 |
|
重量(g) |
6通道：550~580g |
|
使用环境 |
温度0~40℃；相对湿度：<85% |
|
标准配置 支持用户自定义升级 |
多通道相机主机及其镜头 280GB固态存储硬盘(可选配最高1T固态存储硬盘) 专用电源线 便携式保护箱 USB连接线 校准版 用户使用手册 4软件安装包和图像分析处理软件(仅支持Windows操作系统) |
*安装尺寸及无人机固定方式请联系渠道科技咨询。
可选配置：
·热成像系统：可选配最多两个热成像传感器，此系统操作和Macaw是相同的，除了可以通过Macaw创建的TIFs读取热数据外，也可以读取热传感器的实时视图。热成像传感器分辨率为640×512像素；最大拍摄频率为1Hz，可在相机中禁用热成像传感器提升拍摄频率；绝对温度可以通过PixelWrench软件获取，精度为+/- 10%；热成像传感器最大功耗为250mA@12V。
·以太网接口连接： 用户可以使用以太网接口或WiFi与Macaw连接，甚至可以同时使用这两种网络。只要唯一以太网IP地址连接到Macaw，就可以在需要时体验以太网连接的稳定性，数据下载速率最大可达35M/s。
·12通道多光谱测量系统：可以任选配备12个通道。数据存储为TIF多页文件，图像体积约为30M/张，系统使用固态硬盘，以保证存储速度。功耗为2.5A@12V，重量约1100g。
e-ILS电子入射光传感器
e-ILS是专门为Micro-MCA多光谱相机设计的电子入射光传感器，使用过程中镜头向上，Micro-MCA发出触发信号，使e-ILS进行拍摄图像，二者在拍摄时间上保持一致，使用PixelWrench2进行图像处理，生成相应的反射率图像。该传感器具有独立的16G内存，USB2.0接口，光谱波段设置与Micro-MCA多光谱相机一致(需要定制)。
|
|
|
|
使用入射光传感器 |
未使用入射光传感器 |
上图为使用MCA多光谱相机拍摄的150ha小麦图像，左侧图像使用810nm、740nm和690nm生成的CIR图像，中间是基于NDVI估计小麦的地面生物量，右侧是基于TCARI/OSAVI（550nm、660nm、740nm和810nm）估计氮的状态。
产地：美国
