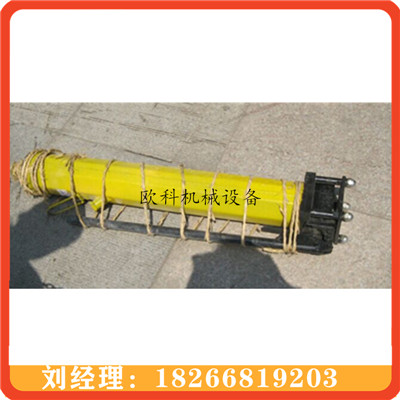

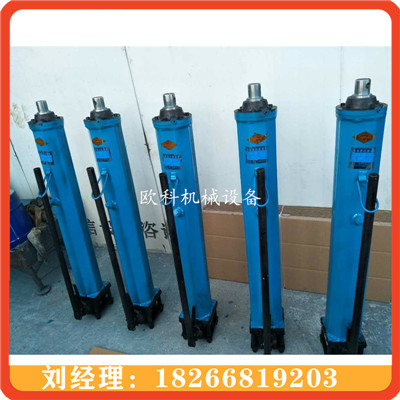

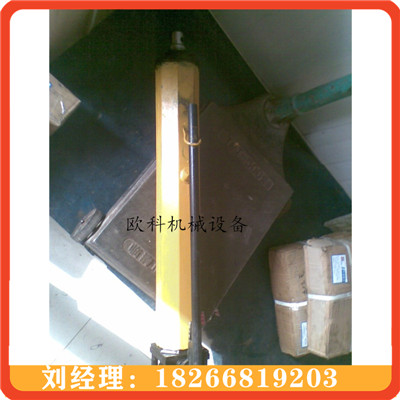

液压移溜器 YT4-8A手动液压推溜器
YT4-6A推溜器液压推溜器是为满足煤矿炮采、普采工作面的需要而设计的手动移溜器具。实用新型涉及到矿山溜槽移动装置,是一种液压推溜器。其结构为缸体外壁的前部和后部同向分别固定装有前液压阀和后液压阀,在两阀之间的缸体外壁相对的两侧固定装有定位轴;缸体通过定位轴座落在固定座上的纵向长孔内;固定座的底部固定装有底板,底板靠近活塞杆一端向上翘起;固定座的顶部固定装有呛顶座,呛顶座上部的槽形结构向后倾斜,并与水平面成20°-24°夹角。本实用新型设计合理,液压注液枪注液与缸体分离,推溜器移动方便,缸体两端可调;活塞杆可与挡煤板连接时正常接触,延长设备使用寿命。
矿井液压推流器型号说明:
Y是指结构特征代号(液压)
T代表产品代号(推溜器)
4代表额定推力4吨(单位:吨)
6代表行程(数100×字)
A代表***代改进
推溜器技术特征
矿用手动移溜器YT4-6A组成该推流器主要由阀盖、阀体、拨叉、阀片、缸体、活塞杆、单向阀(C型用)和支座、双向接头、销轴等零部件组成
YT4-8A液压移溜器的使用方法
手动液压移溜器用外注式单体液压支柱在推溜器的支撑座和工作顶板之间,撑紧支柱使推溜器固定。
矿用液压移溜器先将手柄扳至“推”的位置,然后将注液枪与阀盖上装的单向阀连接,扣动注液枪。使活塞杆伸出,推动输送机至贴紧煤壁。
将固定支撑座的外注式单体液压支柱卸载后取下。
将手柄扳至“收”的位置,扣动注液枪,使活塞杆回收。使推溜器的缸体连同支撑一同拉回。完成一次输煤机的推移。
联系人:刘衬
电话;18266819203(微信)
座机:15725375016
额定推力 39.2kN
额定回收拉力 9.3kN
推移速度(手柄往复一次) 17mm
手柄提起 7mm
手柄压下 10mm
最大行程时的纵向倾角
泵体端低时 60°
泵体端高时 14°
增力倍数 ≈90倍
外形尺寸(活塞杆全收时)
行程600mm 855×135×210
行程800mm 1055×135×210
使用重量
行程600mm 32.5kg
行程800mm 38kg
初次注油量
行程600mm 3.3kg
行程800mm 3.86kg
