心脑电图&心电监护仪的计量检定用工作器具。
技术参数:
|
使用环境 |
温度 20℃±5℃;相对湿度 <80%;供电电源 220 V±10％,50 Hz±5％ |
|
平衡衰减器 |
|
|
衰减比 |
1：1000 |
|
衰减比允许误差 |
±0.3% |
|
方波信号 |
|
|
幅度范围（峰峰值） |
8.00μV～30.0V（心脑电图检定使用范围说明见附注） |
|
幅度允许误差（峰峰值） |
80.0μV～30.0V ±0.5%（心脑电图检定使用范围） 50.0μV～80.0μV ±1% 8.00μV～50.0μV ±5% |
|
周期范围 |
2ｍｓ～50ｓ |
|
周期允许误差 |
±（0.03%信号周期＋2μｓ） |
|
正弦信号 |
|
|
幅度范围（峰峰值） |
8.00μV～30.0V（心脑电图检定使用范围说明见附注） |
|
幅度允许误差（峰峰值） （频率在20mHz～200Hz内） |
80.0μV～30.0V ±0.5%（心脑电图检定使用范围） 50.0μV～80.0μV ±1% 8.00μV～50.0μV ±5% |
|
频率范围 |
20mHz～1000Hz |
|
周期允许误差 |
±（0.03%信号周期＋2μｓ） |
|
失真度 |
500Hz以下 ＜ 1% 500Hz以上 ＜ 2% |
|
三角波 |
|
|
周期范围 |
2ms～50s |
|
周期允许误差 |
±（0.1%信号周期＋2μs） |
|
标准心率信号 |
|
|
心率范围 |
10.0～500次／分钟 |
|
心率允许误差 |
±（0.1%信号周期） |
|
幅度范围（峰峰值）（正负极性） |
4.00μV～15.0V |
|
允许误差（峰峰值） |
40.0μV～15.0V ±1％ 25.0μV～40.0μV ±2％ 4.00μV～25.0μV ±5% |
|
极化电压 |
|
|
直流电压 |
±300 mV |
|
电压允许误差 |
±1% |
|
微分信号 |
|
|
周期 |
1s |
|
周期允许误差 |
±0.1% |
|
ECG****信号（数字心电图机检定用） |
|
|
幅度范围（峰峰值） |
8.00μV～30.00V |
|
幅度允许误差 |
80.0μV～30.00V ±0.5% 50.00μV～80.0μV ±1% 8.00μV～50.0μV ±5% |
|
周期 |
1333.3ms |
|
周期允许误差 |
±0.1% |
|
各幅度测量点比例偏差 |
±0.3% |
|
各时间测量点比例偏差 |
±0.1% |
|
6种HR型信号（数字心电图机检定用） :30、60、120、240、300 次/分 |
|
|
心律允许误差 |
±0.1% |
|
幅度范围（峰峰值） |
8.00μV～30.00V |
|
幅度允许误差 |
80.0μV～30.00V ±0.5% 50.00μV～80.0μV ±1% 8.00μV～50.0μV ±5% |
|
模拟窦性心率信号（用于心脏除颤器等校准、测试）： 60次/分 |
|
|
心律允许误差 |
±0.1% |
|
幅度范围（峰峰值） |
8.00μV～30.00V |
|
幅度允许误差 |
80.0μV～30.00V ±0.5% 50.00μV～80.0μV ±1% 8.00μV～50.0μV ±5% |
|
起搏脉冲检测信号（用于动态心电图机检定）： 脉冲信号 |
|
|
重复周期 |
100次/min |
|
允许误差 |
±0.1%； |
|
脉冲宽度 |
0.1ms、1ms、2ms |
|
允许误差 |
±1% |
|
脉冲上升沿 |
<20us |
|
幅度范围（峰峰值） |
4.00μV～15.0V |
|
幅度允许误差（峰峰值） |
40.0μV～15.0V ±1％ 25.0μV～40.0μV ±2％ 4.00μV～25.0μV ±5% |
|
叠加正弦信号（峰峰值）幅度 |
2mV |
|
允许误差 |
±1% |
|
频率 |
10Hz |
|
允许误差 |
±1% |
标准：
可参考
JJG954-2000 数字脑电图及脑电地形图仪
JJG760-2003 心电监护仪
JJG543-2008 心电图机
JJG1041-2008 数字心电图机
JJG1042-2008 动态（可移动）心电图机
JJG1043-2008 脑电图机
JJF1149-2006 心脏除颤和心脏除颤校准规范（监护部分）
应用范围：
EGC2011心脑电图机心电监护仪检定仪
采用LED背光4.3英寸高清晰真彩16：9液晶显示屏，菜单显示全部汉化；键盘简洁、操作方便。
EGC2011心脑电图机心电监护仪检定仪
遵循国家计量检定规程JJG543-2008《心电图机》、JJG1041-2008《数字心电图机》、JJG1043-2008《脑电图机》、JJG760-2003《心电监护仪》， JJG954-2000《数字脑电图及脑电地形图仪》、JJG1042-2008《动态（可移动）心电图机》，JJF1149-2006《心脏除颤和心脏除颤监护仪校准规范（监护部分）》、JJG749-2007《心、脑电图机检定仪》、JJG1016-2006《心电监护仪检定仪》之规定进行检定、校准。此外，还可提供超低频信号及模拟心电信号灵活地运用于生理电等方面的测试。
EGC2011心脑电图机心电监护仪检定仪产品规格及特点
1、采用LED背光4.3英寸高清晰（600*320）真彩16：9液晶显示屏，菜单显示全部汉化；
2、键盘简洁、操作方便，并利用双键操作避免了误操作带来的不良后果；
3、导联接线柱可方便地连接心电监护仪按扣和心、脑电图机的各种插头；
4、利用两级菜单把检定仪所执行的国家规程逐项程序化，方便操作；
5、检定操作中所用的标准信号自动赋值，并有全面清晰的显示；
6、检定所用的皮肤阻抗、极化电压等均按规程自动连接，无须人工干预；
7、检定中，显示屏分两个区域用汉字对被检仪器的设置及检定仪的下一步操作进行提示。
8、检定程序中设有智能防错功能及汉字操作提示，防止误操作。
9、动态心电图机检定所需的交流信号发生器集成到检定仪内，检定中用到时可自动加入；
10、信号源功能可提供正弦波、方波、三角波、模拟心电波形、ECG 仿真信号、HR心率信号、监护仪心率信号和起搏脉冲信号，并可以非常方便加入各种附加电路，供测试及实验用；
11、采用光电隔离、悬浮隔离等技术提高了抗干扰能力
12、模拟与数字心电图机、心电监护仪及动态心电图机共模抑制比检定装置按国家计量检定规程要求，采用与IEC、OIML及美国国家标准等国际通用的方法，信号分压及调整使用电容、测量电压表为高输入阻抗、设置双层屏蔽、采用高绝缘材料等。本装置采用独立结构，使用时与主机无关。

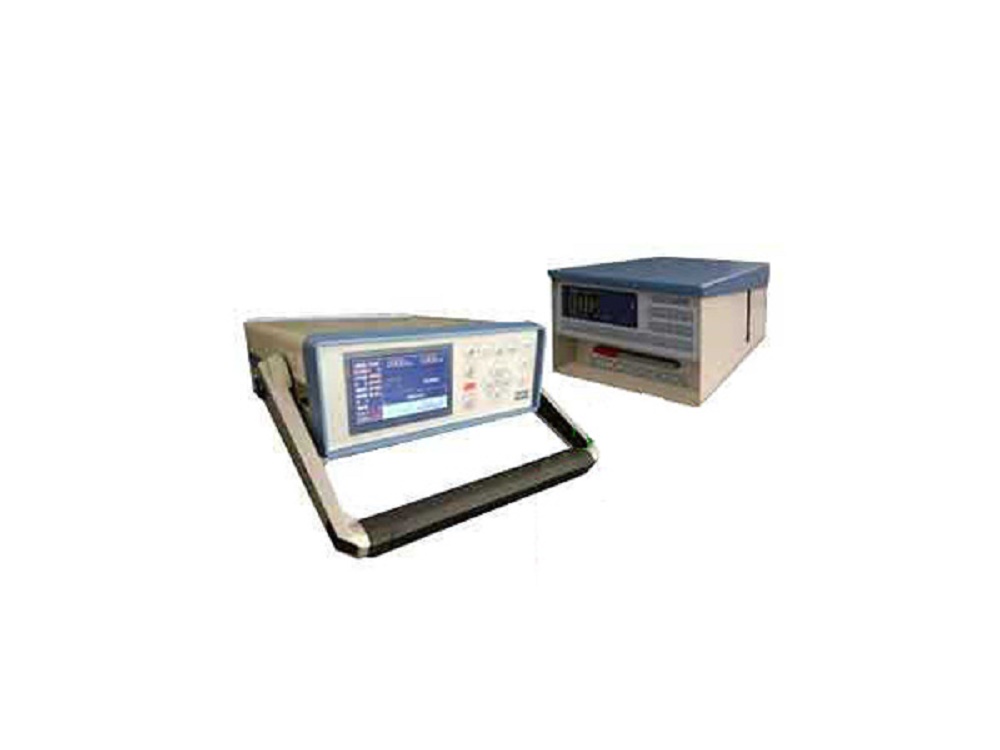

心脑电图机心电监护仪检定仪
标准配置：EGC-2011 检定仪 1台，电源线 1条，操作说明书 1份，便携箱1只
EGC CMRR 共模抑制比检定装置
标准配置：CMRR 共模抑制比检定仪 1台，电源线 1条，操作说明书 1份，便携箱1只
