1、产品概述：
雷击浪涌发生器SUG61005TB是针对电磁兼容-浪涌（冲击）抗扰度试验的要求而专门设计的测试系统，产品完全符合并超越EN/IEC61000-4-5和GB/T17626.5最新标准要求。本系统采用7.0英寸彩色触摸屏设计，操作方便、设备内置高压差分探头、电流探头，可以监测仪器输出波形和测试样品残压。内置温湿度计。高压实时显示，EUT显示等诸多特点。
2、设备参照标准：
IEC/EN61000-4-5、IEC/EN60664、GB/T17626.5、GB/T16927.1、UL1449、ITU K20、IEC/EN 61010、ITU K44、IEC/EN 61643-1、ITU K45、ANSIC62.41/45
3、产品主要特点：
符合EN/IEC61000-4-5和GB/T17626.5 UL1449最新标准要求；
7.0寸触摸屏、中英显示，操作方便；
采用进口程控高压电源，性能稳定；
大功率航空插头，安全可靠。
内置500欧姆 阻抗脉冲耐压功能
浪涌试验方式全档位自动切换，无须人为操作；
浪涌注入相位角度异步或0-360°自由设定；
内置温湿度显示、实时高压显示，
内置单点调试功能，可自己对电压进行单点调试。
内置高压差分探头和电流互感器，可通过同轴线连接示波器，实时测量仪器波形参数(输出端口，源端口都可实时测量/产品残压)；
内置国标模式、用户自定义模式，编程模式，操作便捷；
内置RJ45和RS232接口，可通过电脑实施远程控制，自动记录实验数据，保存打印测试报告。

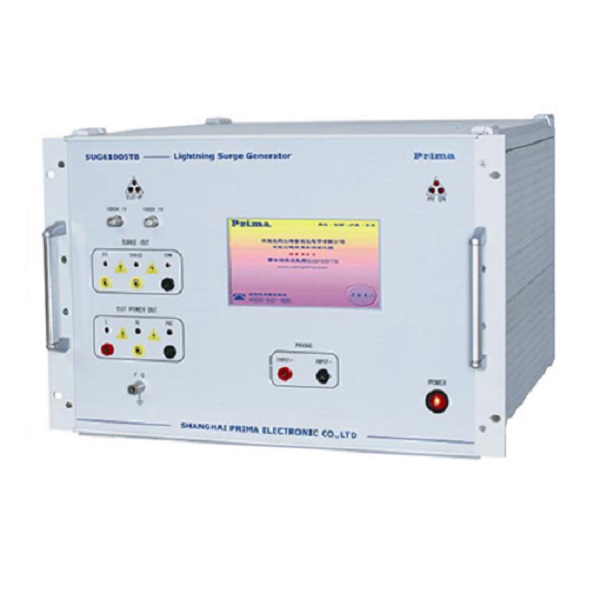

4、产品图片：
5、技术参数：
|
技术参数 |
|
|
电压波形 |
波前时间:1.2us±30%，半峰值时间:50us±20% |
|
电流波形 |
波前时间:8us±20%，半峰值时间:20us±20% |
|
测试电压范围 |
0.2KV–6.0KV（±5%）， |
|
测试电流范围 |
0.1KA–3.0KA（±5%）， |
|
源阻抗 |
2欧姆,500欧姆(脉冲耐压试验)（±5%） |
|
耦合电阻 |
10欧姆（共模试验）, 0欧姆(差模试验)（±5%） |
|
耦合电容 |
9uF .18uF |
|
触发方式 |
自动,手动， |
|
极性 |
正，负，先正后负，先负后正 |
|
相位 |
0°-360°,1°步进设置或随机方式,全自动相位 |
|
次数 |
1—9999 次 |
|
间隔 |
10—9999S |
|
EUT 电源 |
自动判断交直流显示 |
|
安全盒触发端口 |
外接安全防护罩(选配） |
|
试品耦合网络网络 |
内置智能单相三线 AC:Umax 260V Imax 16A DC:Umax 220V Imax 16A |
|
通用参数 |
|
|
保险丝 |
3A |
|
最大功耗 |
250W |
|
仪器工作状态指示 |
前面板LED指示、LCD显示 |
|
仪器接地连接方式 |
使用扁平接地线 |
|
上位机 |
RS232、RJ45接口 可联机打印测试报告 |
|
外形尺寸 |
545*450*310mm |
|
工作电源 |
AC220V±10% 50/60Hz |
|
环境温度 |
15-35℃ |
|
气压范围 |
45%-75% |
|
气压范围 |
86KPa-106kpa |
|
接地电阻 |
小于0.5Ω |
|
重量 |
20kg |
6、设备原理图及波形图：
|
设备原理图 |
|
|
|
设备波形图 |
|
1、电压波形
|
|
1、电流波形
|
7、实测波形：
|
|
|
|
|
|
8、产品界面：
|
1、仪器操作界面
|
|
2、上位机界面
|
9、安装调试：
设备安装调试期间至少有一人进行现场技术服务。
负责现场服务人员管理，负责货物的开箱检验、设备质量问题的处理、调试，进行试运行能验收试验。
调试前厂家培训课一节，现场调试时厂家将向客户讲解和示范有关调试方法及安全规范
需方应为现场服务人员的工作、生活、交通和通讯等问题提供必要帮助。
提供的技术资料应完整，调试报告、验收报告由需方单位项目负责人签字才能生成。
