1. 产品概述

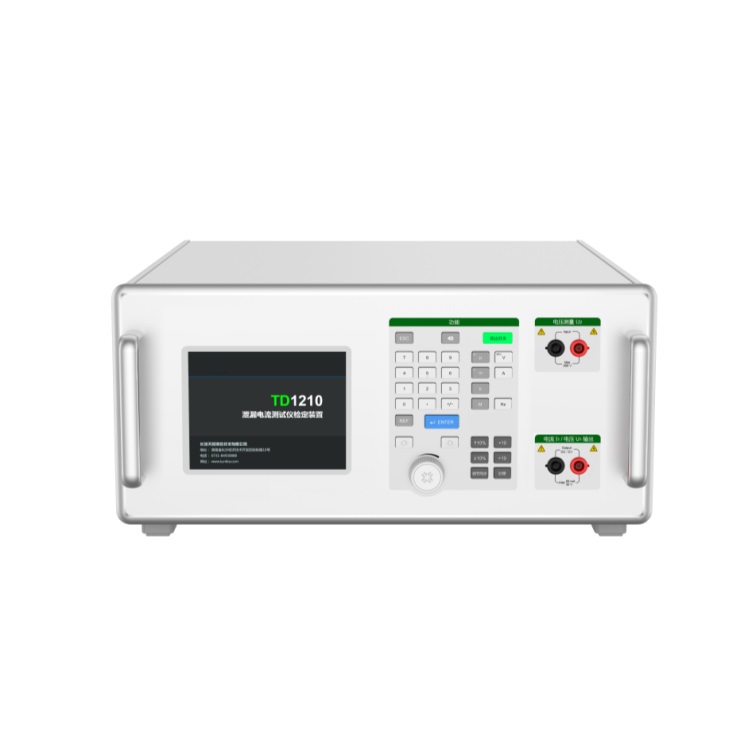

TD1210适用于检定或校准常规泄漏电流仪、接触电流测试仪、医用泄漏电流测试仪。可完成泄漏电流误差、测量网络(含输入直流电阻、输入阻抗、输入输出比值测量等)、试验电压示值误差、时间常数等检测项目。参考标准：JJG 843-201X新版检定规程、GB/T 12113-2003《接触电流和保护导体电流的测量方法》。
2. 功能特点
对于无源泄露电流仪，采用 25μA~55mA 的恒流源，检定其“泄露电流示值误差”。
对于有源泄露电流仪，采用接收源 (内置可调负载)，检定其“泄露电流示值误差”。
具有 15 Hz~1 MHz 扫频功能，可分析被检测试仪的“测量网络的传输特性”。
具有30mV~31V可调的高频标准电压源和25μA~55mA可调的高频标准电流源，可分别对测量网络输出电流与输入电压比值、输出电流与输入电流比值进行测量。
带负载能力强，恒压源最大负载电流50mA，恒流源最大负载电压30V。
内置直流电阻和交流阻抗的测量功能，可按规程实现输入电阻/阻抗的测定。
内置频率计，可按规程实现输入电路时间常数的检测。
集成化程度高，摒弃了传统繁杂的检测方法，具有连线简单、操作便捷的特点。
3. 技术规格
3.1 恒流标准源
|
量程 |
分辨力 |
频率范围(Hz) |
年测量不确定度( %*RD + A )① |
最大负载电压( V ) |
|
500μA |
1 nA |
DC |
0.05 + 0.04 μ |
15 |
|
15 ≤ F≤ 40 |
0.3 + 1 μ |
10 |
||
|
40 < F ≤ 1 k |
0.06 + 0.2 μ |
10 |
||
|
1 k < F ≤ 10 k |
0.12 + 0.4 μ |
10 |
||
|
10 k < F ≤ 100 k |
0.2 + 1 μ |
10 |
||
|
100 k < F ≤ 300 k |
0.5 + 2.5 μ |
10 |
||
|
300 k < F ≤ 1 M |
1+ 4 μ |
10 |
||
|
5 mA |
10 nA |
DC |
0.05 + 0.04 μ |
30 |
|
15 ≤ F≤ 40 |
0.3 + 10 μ |
20 |
||
|
40 < F ≤ 1 k |
0.06 + 2 μ |
20 |
||
|
1 k < F ≤ 10 k |
0.12 + 4 μ |
30 |
||
|
10 k < F ≤ 100 k |
0.2 + 10 μ |
30 |
||
|
100 k < F ≤ 300 k |
0.5 + 25 μ |
30 |
||
|
300 k < F ≤ 1 M |
1+ 40 μ |
30 |
||
|
50 mA |
100 nA |
DC |
0.05 + 40 μ |
30 |
|
15 ≤ F≤ 40 |
0.3 + 100 μ |
30 |
||
|
40 < F ≤ 1 k |
0.06 + 20 μ |
30 |
||
|
1k < F ≤ 10 k |
0.12 + 40 μ |
30 |
||
|
10 k < F ≤ 100 k |
0.2 + 100 μ |
30 |
||
|
100 k < F ≤ 300 k |
0.5 + 250 μ |
30 |
||
|
300 k < F ≤ 1 M |
1 + 400 μ |
30 |
||
|
备注：①RD为读数值 |
||||
输出范围：25 μA～ 55 mA，调节细度：005%*RG
3.2 恒压标准源
|
量程 |
分辨力 |
频率范围（Hz） |
年测量不确定度( %*RD+%*RG ) ① |
最大负载电流(mA) |
|
0.3 V |
1μV |
DC |
0.06 + 0.04 |
20 |
|
15 ≤ F ≤ 40 |
0.3 + 0.2 |
20 |
||
|
40 < F ≤ 1 k |
0.06 + 0.04 |
20 |
||
|
1 k < F ≤ 10 k |
0.12 + 0.08 |
20 |
||
|
10 k < F ≤ 100 k |
0.2 + 0.1 |
30 |
||
|
100 k < F ≤ 300 k |
0.5 + 0.2 |
30 |
||
|
300 k < F ≤ 1 M |
1 + 0.5 |
30 |
||
|
3 V |
10μV |
DC |
0.06 + 0.04 |
50 |
|
15 ≤ F ≤ 40 |
0.3 + 0.2 |
50 |
||
|
40 < F ≤ 1 k |
0.06 + 0.04 |
50 |
||
|
1 k < F ≤ 10 k |
0.12 + 0.08 |
50 |
||
|
10 k < F ≤ 100 k |
0.2 + 0.1 |
50 |
||
|
100 k < F ≤ 300 k |
0.5 + 0.2 |
50 |
||
|
300 k < F ≤ 1 M |
1 + 0.5 |
50 |
||
|
30 V |
100μV |
DC |
0.06 + 0.04 |
50 |
|
15 ≤ F ≤ 40 |
0.3 + 0.2 |
50 |
||
|
40 < F ≤ 1 k |
0.06 + 0.04 |
50 |
||
|
1 k < F ≤ 10 k |
0.12 + 0.08 |
50 |
||
|
10 k < F ≤ 100 k |
0.2 + 0.1 |
50 |
||
|
100 k < F ≤ 300 k |
0.5 + 0.2 |
50 |
||
|
300 k < F ≤ 1 M |
1 + 0.5 |
50 |
||
|
备注：①RD为读数值，RG为量程值 |
||||
3.3 其他检测功能
|
电压测量 |
测量范围 |
30 V～300 V |
|
最佳测量不确定度 |
0.06%*RD + 0.04%*RG |
|
|
总谐波失真 |
< 1% |
|
|
直流输入电阻测量 |
测量范围 |
100 Ω～2.5 kΩ |
|
最佳测量不确定度 |
0.2% |
|
|
测试电流 |
5 mA |
|
|
输入阻抗测量 |
最佳测量不确定度 |
1% @ 15Hz～100kHz |
|
2% @ 100kHz～1MHz |
||
|
时间常数测量 |
测试频率 |
1592 Hz |
|
最佳测量不确定度 |
2 μs |
|
|
测试电流 |
5 mA |
4. 一般技术规格
供电电源：AC ( 220 ± 22 ) V，( 50 ± 2 ) Hz
工作环境：5 °C ～ 45 °C，( 40% ～ 80% ) R·H，不结露
储存环境：-20 °C ～ 60 °C，<80% R·H，不结露
装置尺寸：345 mm(W)×330 mm(D)×150 mm(H)
装置质量：约9 kg
预热时间：30分钟
通讯接口：RS232接口
