充电枪接口试验步骤：
1）将充电接口浸入四氯化碳、三氯乙烷或等效脱脂剂中10min,以去除所有油脂。然后,将充电接口浸入(20士5)℃的氯化铵含量为10%的水溶液中10min；
2）将充电接口上的液滴甩掉,但不擦干,然后,将充电接口放进装有温度为(20±5)℃的饱和水汽的空气的盒子里10 min；
3）然后将充电接口在温度为(100±5)℃的加热箱里烘10min后,试样表面不得出现锈迹。
（注:锐利边缘上的锈迹和可擦掉的淡黄锈膜均忽略不计。）
4）若为螺旋形小弹簧,会受到磨损的不易触及部件等,只要有一层油脂,即足以防锈。只有在对这类部件的油脂层的功效有怀疑时,才进行试验,而且试验前不去除油脂。

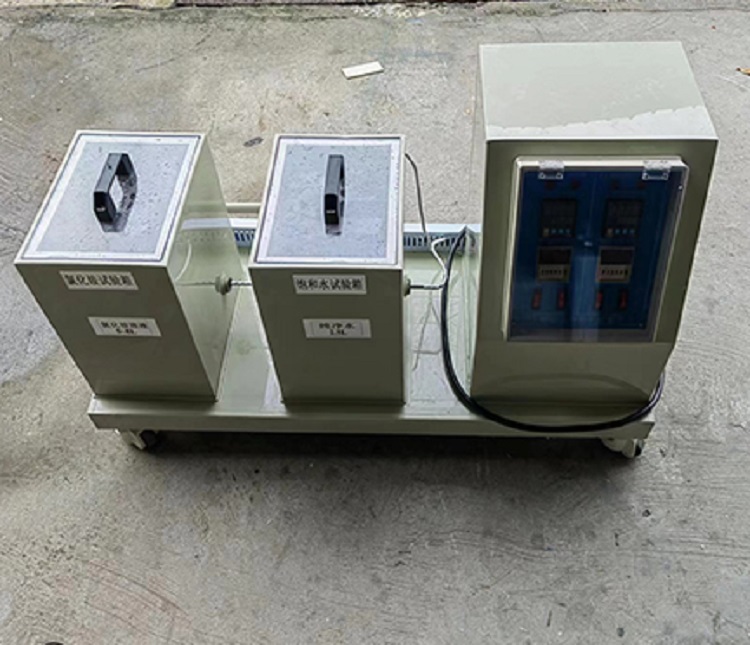

饱和水汽发生装置主要参数：
浸泡试剂：质量分数10%氯化铵水溶液；
试验空间：W250mm×D200mm×H200mm；
饱和水汽试验温度：（20±5）℃；
高温烘箱：RT常温＋10～100℃±5℃，温度显示精度：0.1℃；
湿度指示：LCD温湿度计显示当前环境温度和湿度；
计 时 器：0.1～999.9s/m/h连续计时和设定，计时到达设定值时有蜂鸣器提示音；
响应时间：≤1min内可达99%；
箱体材质：304不锈钢+工业亚克力；
设备电源：AC220V 50HZ。
