代理美国OPW底部灌装快换接头 API干式分离阀

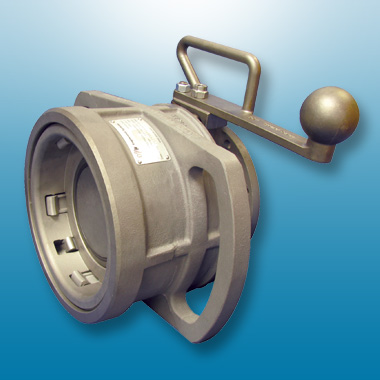

OPW 1004D3-0402底部灌装快换接头 _API干式分离阀
OPW 1004D3-0402 API底部灌装快换接头 OPW 1004D3-0402干式分离阀
OPW 1004D3 API Bottom Loading Coupler API Couplers
OPW API Couplers 1004D3 API Bottom Loading Coupler

OPW工程系统公司生产的1004D3/D4型产品是标准的“微滴漏”底部灌装用快换接头，在全世界的大型油料装车站都经受了长期使用的考验。1004D3 / D4 型能与所有按API RP-1004规格要求生产的4"底部灌装接头配合使用，在汽油类装卸时使用能大大减少断开时的液体损失。API干式接头(又称干式阀、干式分离阀、下装接头)，主要应用于石油库区底部密闭装卸系统中鹤管与油罐车之间。接合快速，由于具有自封机构，基本可以做到接合与分离时无泄漏。是油气回收的重要环节设备。手动开启机构。

OPW 1004D4型是OPW公司研发的新一代API底部灌装快换接头。维护方便、弹簧加载套管设计，使D4型可以为客户提供顶级底部灌装体验。The 1004D3 is the latest generation in API Bottom Loading Couplers from OPW. A proven performer at major oil terminals around the world just got better… OPW 1004D3-0402干式分离阀。

OPW 1004D3_0402 API Bottom Loading Coupler_资料下载

OPW API 1004D3和1004D4底部灌装快换接头优点
- 能与所有按API RP-1004规格要求配装的4"底部灌装阳端接头配合使用
- 维护方便、简单—消除所有销子，快速拆装关键部件
- 5凸轮设计确保与槽车接头对接容易、连接紧密
- 双重连锁确保接头只有正确连接时才能打开
- 无需专用工具—仅用17mm和32mm套筒扳手就可以将其彻底拆卸。


1004D3-0402 手动API 干式接头(又称干式阀、干式分离阀、下装接头)	1004D4 半自动API干式接头(又称干式阀、干式分离阀、下装接头)	1005E3

OPW 1004D3和1004D4底部灌装快换接头设计参数

最高设计压力	125 psi (g), 8.6 bar (g)
最高允许工作压力	* 75 psi (g), 5 bar (g)
最高流速	600 GPM, 135 M3/h
温度范围	- Fluorocarbon -20F ~ 400F (-29C ~ 204C) - Buna -20F ~ 250F (-29C ~ 121C) - EPT -50F ~ 225F (-46C to 107C)
重量	21 lbs (9.5 kg)
压降（最高流速下	2-5 psi (g), 0.24 bar (g)*
*在密闭状态下以300 psi的压力对部件进行测试，检查其是否可以承受过度的热膨胀。请参考文件API标准RP-1004，了解更多信息。

底部灌装接头和配件

OPW工程系统公司长期以来被公认为是API底部灌装接头的标准制定者。1004D2/1005E型产品在全世界的石油终端经受了长期的考验。OPW API 1004D3设计用于最安全、清洁和快速灌装应用。D3具备几个新功能，使其成为本行业最容易使用的底部灌装接头。1004D4型是OPW公司研发的新一代API底部灌装快速接头。维护方便、弹簧加载套管设计，使D4型可以为客户提供顶级底部灌装体验。

1004D2（停产，改为生产1004D3)
1004D3，人工操作
1004D4 API底部灌装接头，半自动操作
API底部灌装配件

1004DRN排放接头
- 操作员可以容易、安全排放灌装臂。
- 可与任何API底部灌装接头配合。

1004PA停靠接头
- 用于整齐停放和固定未在使用中的灌装臂。
- 可配有停靠立柱和/或接近开关

密封件更换工具包
OPW 1004D3/D4 SRK密封件更换包包括更换D3/D4API底部灌装接头密封件时所需的所有密封件，建议将密封件更换包作为备件来使用。

密封材质	类型	密封件更换包零件号
Buna-N	1004D3/1005E3	1004D3SRK - 0401
Buna-N	1004D4	1004D4SRK - 0401
Fluorocarbon	1004D3/1005E3	1004D3SRK - 0402
Fluorocarbon	1004D4	1004D4SRK - 0402
EPDM	1004D3/1005E3	1004D3SRK - 0404
EPDM	1004D4	1004D4SRK - 0404

Ordering Guide Units (1004D3 & 1005E3)

OPW 1004D3SRK Seal Replacement Kits include everything needed to change the seals in the 1004D3/1005E3 API Coupler. Seal Replacement Kits are always recommended as spare parts.

Seal Material	Seal Replacement Kit Part #
Buna	1004D3SRK-0401
Fluorocarbon	1004D3SRK-0402
EPT	1004D3SRK-0404

#	Description	Qty	Material	Part #
1	Body, API Coupler, ALUM, 1004D3	1	Aluminum A356-T6, ASTM B26 Anodized	E20064AH
2	Spirol Pin	7	Carbon Steel Zinc Plated	H31396M
3	Compression Spring	2	Carbon Steel Zinc Plated	H31743M
4	Interlock	2	316 SST, ASTM A351 CF-8M	C20062M
5	Cam Spring	5	18-8 SST	H06753M
6	Cam Arm, 1004 CPLR, SST	5	SST	C20063M
7	Wave Spring	1	ASTM A693 (17-7 PH SST, H900 Hardened)	H31091M
8	Cylinder	1	ASTM SB241 (Aluminum 6061-T6)	C21283AH
9	Cylinder O-Ring	1	Fluorocarbon	C21283AH
10	Nose Seal, API CPLR, Fluorocarbon	1	Fluorocarbon	H30483M
11	Poppet	1	A356-T6 Aluminum	D20069AH
12	High Pressure link	2	410 SST Hardened	H30552M
13	Clevis Pin	2	17-4 PH SST	H30610RE
14	Cotter Pin	2	316 SST	H30206M
15	Washer, Flat, SST, 5/16	2	18-8 SST	H30554M
16	Drive link	1	316 SST	C21255EW
17	Sleeve, API Coupler, AL, 4"	1	Aluminum A356-T6 ASTM B26 Anodized	E20013AH (1004D3) E20026AH (1005E3)
18	Dust Seal	1	Felt	H30214M
19	Tube Spacer, API, SST	1	316 SST.	C21254RE
20	Handle Shaft	1	ASTM A564 (13-8, Condition RH 950 SST)	C21290RE
21	Stuff Box, API and LOK, SSST	1	316 SST	C20812RE
22	O-Ring, Fluorocarbon	2	Fluorocarbon	H20175M
23	O-Ring, Fluorocarbon	1	Fluorocarbon	H31706M
24	Sleeve Bearing	1	Teflon	H32163M
25	Operating Handle	1	316 SST, ASTM, A351 CF-8M	E20070EW
26	Loctite	As Required	Threaded Locking Compound	Type 242
27	Nut, Hex, CST, ZP, 3/8"-24	1	ZP CST	H30220M
28	Washer, Nord-lock, SST, NL 10ss	1	SST	H31920M
29	6-20 X 3/16" Long Thread Screw	4	Steel, Zinc Plated	H32149M
30	Load Distribution Washer	1	410 SST	H32246RE
31	Roller Bearing	1	Carbon Steel	H30219M
32	Distorted Thread Nut, 10mm	1	Steel, Zinc Plated	H32256M
33	Nameplate, 1004D3-0402, Fluorocarbon	1	0.12 Satin	H32157M

Seal Material	Coupler Model #	Nose Seal (10)	Stuff Box Seal (22)	Stuff Box Seal (23)	Cylinder Seal (9)	Temp. Rating
Buna-N 1500	1004D3-0401/1005E3-0401	H30482M	H20129M	H31705M	H30258M	-20°F–250°F (-29°C–121°C)
Fluorocarbon	1004D3-0402/1005E3-0402	H30483M	H20175M	H31706M	H30217M	-20°F–400°F (-29°C–204°C)
EPT E 692	1004D4-0404/1005E3-0404	H31957M	H20176M	H31707M	H31956M	-50°F–225°F (-46°C–107°C)

API底部灌装臂接头配件


API排放取样接头（1004DRN-0400）从任何API接头安全取样	API停靠接头（1004PA-0400）

API风帽(1004WC-0400) 恶劣天气下保护API接头	API排放接头（1004DRNFULL-0400）安全排放API底部灌装臂

OPW提供一些配件来提高API终端操作
API排放取样接头（1004DRN-0400）从任何API接头安全取样
API停靠接头（1004PA-0400）
API风帽(1004WC-0400)恶劣天气下保护API接头
API排放接头（1004DRNFULL-0400）安全排放API底部灌装臂
