锥形流量计结构形式与主要技术参数

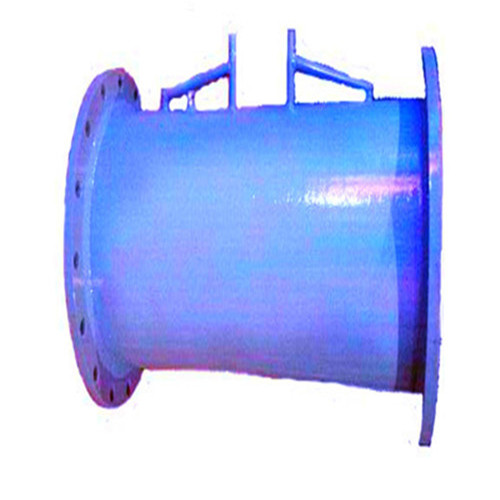

LNV型 V型锥流量计结构是由法兰、测量管、取压嘴、翼型支撑件、v形锥组成。
技术参数
(1) a 公称通径: DN=40mm～2000mm
(2) b 公称压力：PN ≤20Mpa
(3) c 流量不确定度（精确度）：实流标定：±0.5％；±1％干式标定：±1％；±1.5％
(4) d 重复性：±0.2％；±0.5％
(5) e 安装仪表处的zui短直管段长度：上游0.5～2D，下游0～1D
V锥形流量计具有以下性能特点
(1) 直管段要求低；V型锥流量计采用 的中心流线型结构和翼形支撑件的整流作用，巧妙地解决了长直管段整流的问题，它能够重塑流速曲线，在紧靠锥体上游和下游区域内（前0.5～2D、后0～1D），将流速不规则的流体直接整流成接近理想流体，可充分满足伯努利定理的要求，获得很高的测量精度和重复性。
(2) 精度高，重复性好。其 的锥形结构，使得流体在经过节流件时，流通面积是逐渐变化到zui小，而不是突然收缩，因此只产生高频低幅的小旋涡，使得输出差压非常稳定，能够得到较高的精度和重复性。
(3) 量程比宽，压损低。量程比宽：通常为10：1，选择合适的参数zui高可做到15：1；压损小：同样的β值，压损是孔板1/5~1/10。
