结构形式与主要技术参数

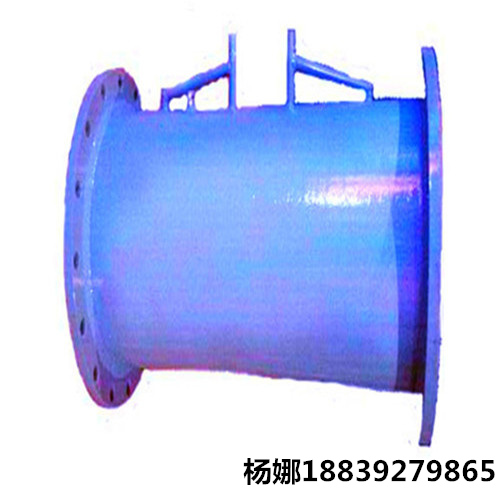

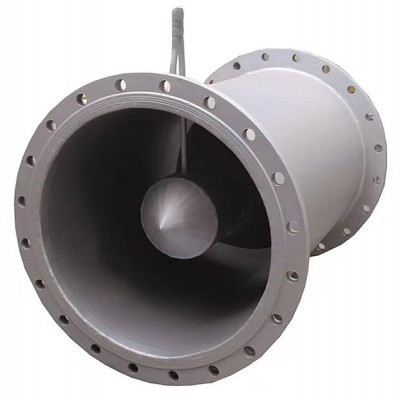

LNV型 V型锥流量计结构是由法兰、测量管、取压嘴、翼型支撑件、v形锥组成。
技术参数
(1) a 公称通径: DN=40mm～2000mm
(2) b 公称压力：PN ≤20Mpa
(3) c 流量不确定度（精确度）：实流标定：±0.5％；±1％干式标定：±1％；±1.5％
(4) d 重复性：±0.2％；±0.5％
(5) e 安装仪表处的zui短直管段长度：上游0.5～2D，下游0～1D
安装、使用与维护
1、对新设管路系统，须先经扫线后再安装V型锥流量计，以防管内杂物堵塞或损伤节流件。
2、安装前应仔细核对V型锥流量计的型号，规格是否与管道情况、流量范围等参数相符。在取压口附近标有“+”的一端应与流体上游管路联接，标有“-”的一端应与流体下游管路联接。3、V型锥流量计的中心线应与管道中心线同轴，其不同轴度不得大于0.015D（），其中D为管道内径，β为孔径比。
4、取压口的位置原则上应当能保证（在测量气体介质流量时）自动疏水或（在测量液体介质流量时）自动排气，即测液体时，取压口在下方45°以内选择，测气体时，取压口在上方45°以内选择，测含杂质的气体流量应当接近垂直方向。
