本实用新型涉及轨道维护用机械设备领域，尤其是一种轨道型面打磨设备。
咨询：中创智造(辽宁)轨道交通有限公司
姜经理：一五三/零四一二/一四五二
王经理：一五三/零四一二/一四五九
姜经理：一五五/四一二七/五零六三
王经理：一六七/三一八七/一六六六
座机：零四一二 四八二九七八九
技术参数
1、电动机型式/立式Y型、电压380V、频率50Hz
2、砂轮尺寸(外径×内径×厚度)150×56×70 mm
3、每次磨削进给量/0.3~0.5 mm
4、额定功率/2.2Kw/ 2850r/min
5、砂轮总进给量/45 mm
6、砂轮形式/树脂厚壁杯形砂轮
7、砂轮进给方式/手动，带锁紧/Manual, with locking
8、整机质量/42kg
9、砂轮倾斜范围/单向90°
10、砂轮进给精度/≤0.10 mm
11、适用范围P43~P60kg/m型钢轨
12、外形尺寸/1460×470×770mm
13、仿形功能/可实现对不同型号钢轨的外缘轮廓仿形打磨

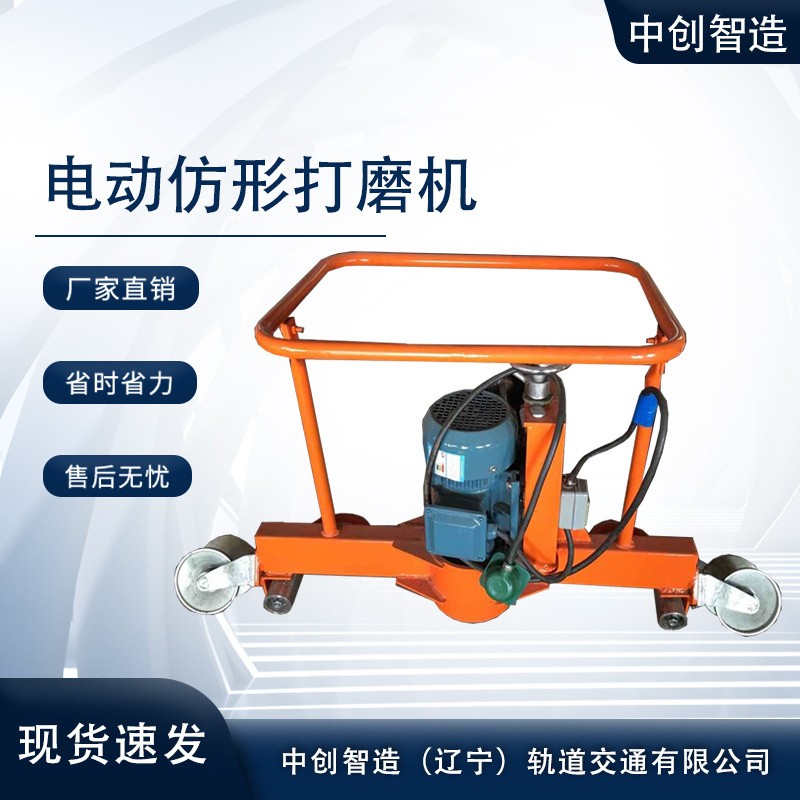

电动仿形打磨机DMG-2.2型是用于对铁路钢轨顶面、侧面及圆弧部位进行快速打磨的设备。本机选用新型铝壳Y系列电动机作动力，由电动机、机架、砂轮、进给装置、靠磨轮及导向轮等部件组成。电动仿形打磨机DMG-2.2型适用于钢轨焊缝、不平整接头、轨侧肥边、轨面焊修等部位的打磨。该机作业效率高、使用平安、磨削质量好、操作简便、上下道方便，是新铺铁路、工务大修、养护维修及抢险作业的必设备。 注意事项：
1.电动仿形打磨机DMG-2.2型装的GX160小型汽油机(电动机)，在正常情况下一般拉绳3～5次即可起动。如未能起动，不要无休止地拉动起动绳，应按汽油机故障内容逐项检查排除后再行起动。
2.汽油机要空载起动，油门放到小量，新汽油机要有磨合期。当汽油机转速达到1500～2000r/min以上时，离合器才可接合。
3.汽油机燃油须严格按汽油和机油的容积比20：1配制。新汽油机开始使用的15h内，燃油容积比按15：1配制。
4.由于现场作业风沙尘土较大，严禁在未装空气滤清器的情况下作业。
5.电动仿形打磨机DMG-2.2型砂轮每次进给量要适中，一般在0.05～0.2mm，并要和走行速度相配合，进给量大时，走行速度要相应调慢。
6.汽油机转速在出厂时已调好，限速片及弹簧的位置不能随意更动。若检修变动位置，须重新校验。
7.汽油机调速室为飞贱润滑，每使用50h须检查调速室的油面高度(须将机器躺倒，使气缸处于直立位置10～15min，待润滑油完全流回调速室油底壳后，再旋出油尺检查。
8.汽油机输出端轴端油封经长期使用后，因密封不严能使调速室的润滑油漏出，故使用500h后应予更换。
9.电动仿形打磨机DMG-2.2型垂直和横向丝杠要加注机油润滑。
彩蝶化茧而出，实现第二次生星，少年奋发图强，见证新一次蜕变。电动仿形打磨机DMG-2.2型轻巧便捷/整机
中创智造销售打磨机系列产品：钢轨打磨机，内燃钢轨打磨机、内燃打磨机、道岔打磨机、内燃道岔打磨机、电动打磨机、电动仿形打磨机、内燃仿形打磨机、钢轨除锈机、打磨除锈机、仿形打磨机、电动端面打磨机。
