艾默生HD22010-3直流屏充电模块工作原理

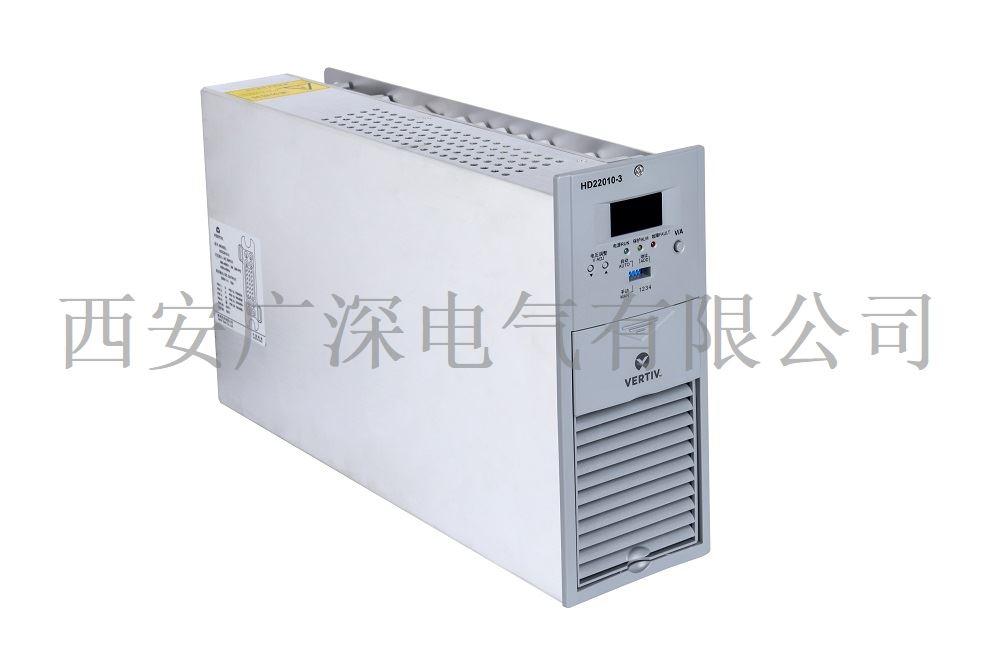

艾默生HD22010-3系列充电模块是电力电源非常重要的配置模块，广泛应用于35kV到330kV的变电站电力直流电源中。HD22010-3模块产品为HD22010-2系列充电模块的优化产品，其各项性能指标优于HD22010-2充电模块。HD22010-3充电模块采用自冷和风冷相结合的散热方式，在轻载时自冷运行，符合电力系统的实际运行情况。HD22010-3模块的工作原理框图如下图所示。
HD22010-3充电模块由三相无源PFC和DC/DC两个功率部分组成。在两功率部分之外还有辅助电源以及输入输出检测保护电路。HD22010-3充电模块前级三相无源PFC电路由输入EMI和三相无源PFC组成，用以实现交流输入的整流滤波和输入电流的校正，使输入电路的功率因素大于0.92，以满足DL/T781-2001中三相谐波标准和GB/T 17794.2.2-2003中相关EMI、EMC标准。后级的DC/DC变换器由PWM发生器控制前级PFC输出的DC电压、经过高频变压器输出后再整流滤波输出DC电压等电路组成，用以实现将前级整流电压转换成电力操作系统要求的稳定的直流电压输出。HD22010-3充电模块辅助电源在输入三相无源PFC之后，DC/DC变换器之前，利用三相无源PFC的直流输出，产生控制电路所需的各路电源。HD22010-3充电模块输入检测电路实现输入过欠压、缺相等检测。DC/DC的检测保护电路包括输出电压电流的检测，散热器温度的检测等，所有这些信号用以DC/DC的控制和保护。
