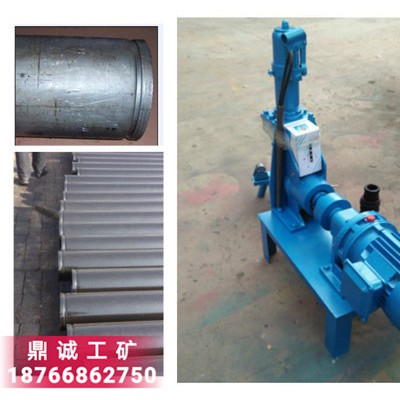

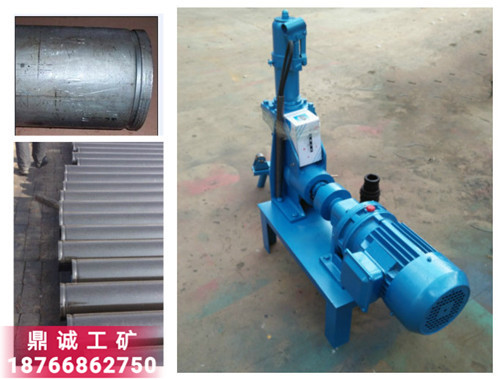

消防管道镀锌管水管压槽机 电动钢管铁管滚槽机 219管子沟槽机
滚槽机是在使用沟槽接头作为管道连接件时，对管子进行预处理的专用工具。本机器可适用于76-219管径的镀锌钢管、无缝钢管、不锈钢管、衬塑复合管的滚槽加工。
工作原理：利用转动的凹滚轮带动管子转动，凸滚轮在油缸的作用下缓缓向管子加压，从而形成所需的凹槽，以备安装时使用。可用于消防、自来水、矿井等管道的安装。

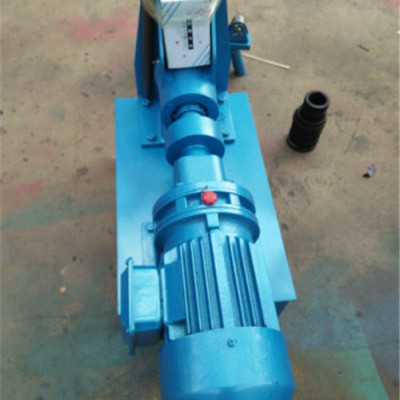

结构：该机壳用HT250铸铁制造，主轴为40Cr调质后制作，前端为双斜滚柱轴承，动力为1.5千瓦/1.1千瓦/0.75千瓦电机，结构合理，经久耐用。
技术参数：
功率：1.1 KW / 0.75KW
转速：20r／min，
电压：380V 50Hz
额定压力：20Mpa
φ76~φ325型（带φ76~φ89mm、φ114~φ165mm、φ219~φ325mm三套压轮）
φ76~φ219型（带φ76~φ89mm、φ114~φ165mm、φ219mm三套压轮）
φ50~φ165型（带φ50~φ89mm、φ114~φ165mm两套压轮）
φ32~φ89型
三、故障排除
1.压管后管子密封面呈喇叭状或开裂有三方面原因：
A、工作间隙大，可设法调整。
B、下滚轮装错，可按规定更换下滚轮。
C、管子硬度过高。
2.滚轮下行时不到位且不行走，压杆压下时有弹性有三个原因：
A、油量不足,可加入32号机油或摩托车机油。
B、油路中进入气体，可松开单向阀和放油螺丝，循环压油排除气体。注意： 要在手动阀体压下时紧好放油螺丝。
C、单向阀密封不严，原因是油太脏，需油路清洗，过程如下：
（1）断开电源
（2）松开单向阀，卸下注油螺丝加入汽油，拧紧放油螺丝，用压杆循环压油。
（3）将汽油从单向阀孔内压出，注入液压油，放气即可。
四、注意事项
1.随时检查电机、减速机声音是否正常，每10天注油一次。
2.检查U型架是否松动。
3.油路清洗，务必断开电源。
4.滚轮轴内每天加注一次黄油。
五、压槽时管子向外跑偏排除法
1.可抬高三角托架的高度，让后端高于前端。
