接上文……
可见欧姆测量内部的电阻时非常小的，仅为10Ω，将欧姆档误作电压表使用时，相当于出口继电器对地直接短路接地。由于该站直流电源系统绝缘检测装置正常情况下对地接入较大的电解电容（查找支路接地使用）导致直流电源系统对地存在大电容。当一点接地时构成直流电源变电站直流一点接地导致继电保护误动原因分析
系统对地电容通过出口继电器形成充放电回路，使出口继电器误动。
因此，当在KM跳闸继电器上通过欧姆档小电阻一点接地时，电力直流电源系统的C+对地电容通过接地点与KM继电器构成充电回路，直流电源系统的C-通过接地点与KM继电器构成放电回路。等效于一个C+和C-电容量之和的电容器上负对地电压对KM出口继电器进行放电过程，从而造成继电保护的误动。
三、采取对策与措施
(1）按照DL /T 1392-2014（直流电源系统绝缘检测技术条件）对不满足要求的绝缘检测装置(仪)进行改造，满足标准中各项功能及技术指标要求。
(2) 新投入或改造或后的直流电源系统绝缘检测装置，不应采用交流注入法测量直流电源系统绝缘状态。在用的采用交流注入法原理的直流电源系统绝缘监测装置，应逐步更换为直流原理的直流电源系统绝缘监测装置。
(3）合理控制出口继电器工作电压，使继电器工作电压控制在55%~70%范围内。
(4）加强作业人员使用仪器仪表测试直流屏系统的操作的规范性，防止误操作。

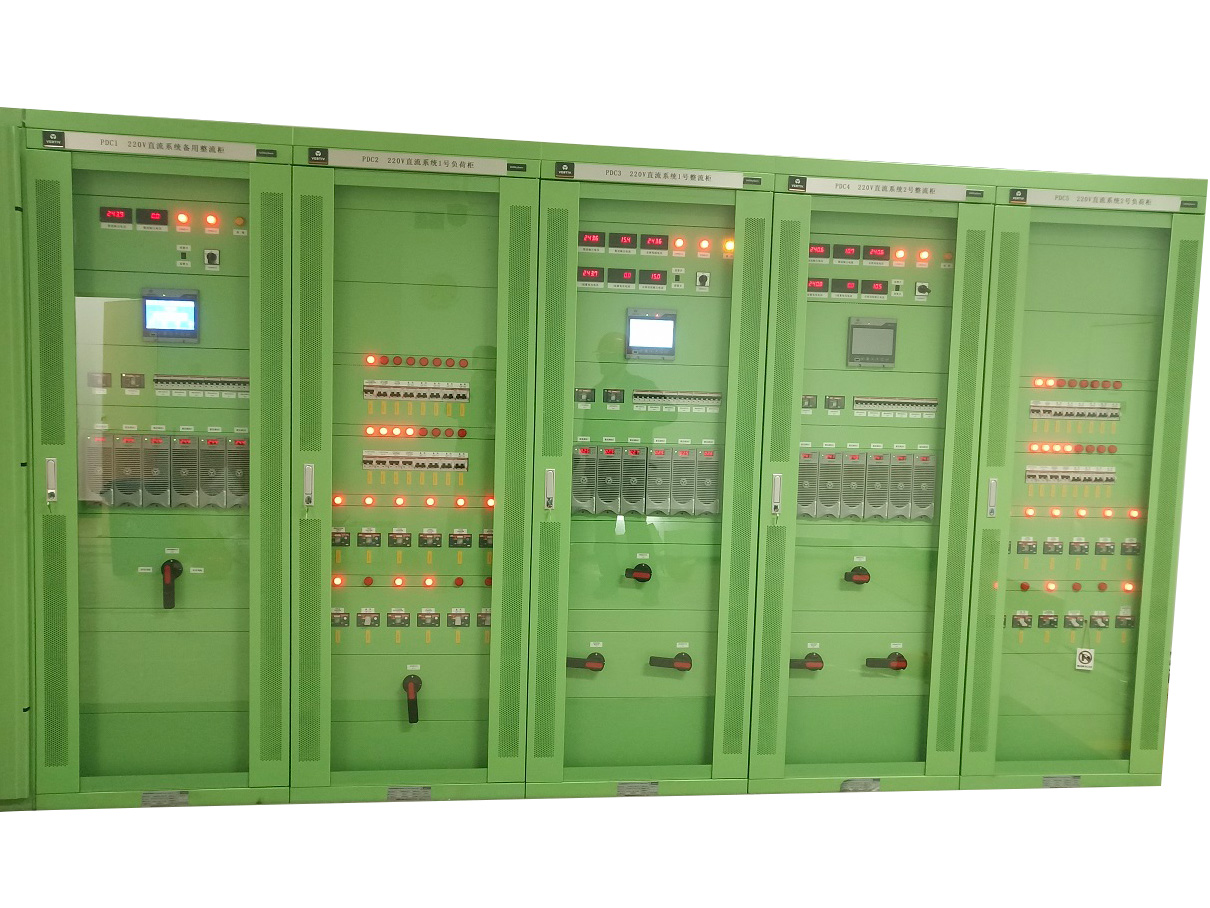

广深直流屏技术服务中心为发电厂、水电站、光伏电站、石化、冶金、煤矿、水泥等行业提供直流电源产品代理销售和维修升级改造技术支持服务，包括变电站直流屏安装、直流屏维修、直流屏故障分析、直流屏改造、直流屏备件保障和蓄电池测试维护等服务,如需了解更多产品及资讯,欢迎来电咨询！
