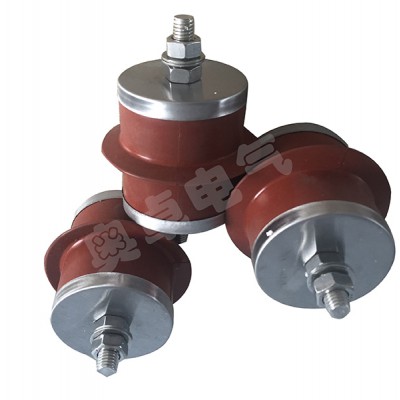

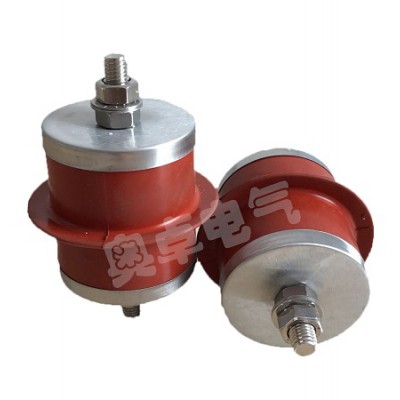

价格合理的AZ-BHQ电缆护层保护器
电缆护层保护器接线方式及工作原理：为了解决单芯电缆金属护套两端同时接地存在环流和一端直接接地在另一端会出现过电压的问题,电缆金属护套应针对电缆长度和导体中电流大小采取不同的接地形式。
电缆护套一端接地保护方式：电缆线路不长时,电缆金属护套应在线路一端直接接地,另一端电缆护层接保护器接地。电缆越长,电缆非直接接地端产生的感应电压越高,为保证人身安全,电缆在正常运行时,非直接接地端感应电压应限制在50V以内,在短路等故障情况下,金属护套绝缘的冲击耐压和电缆护层保护器在冲击电流作用下的残压,绝缘配合系数不小于1.4。因此,一端直接接地的接线方式适用的电缆不能太长。电缆护套两端接地保护方式：电缆金属护套中间直接接地、两端经过电缆护层保护器接地,是一端直接接地的引伸,可以把一端直接接地电缆的最大长度增加一倍,接线方式和原理与一端直接接地一样。
电缆护套中间接地保护方式：电缆线路很长时,即使采用金属护套中间接地,两端经过电缆护层保护器接地的保护方式,也会有很高的感应电压。这时,可以采用金属护套交叉互联。在这种金属护套交叉互联保护方式中,如果三相电流对称,那么电缆末端金属护套感应电压就是零,可以直接将其接地,而不会在金属护套中出现环流。感应电压最高的地方出现在绝缘接头处,因此在此处应安装电缆护套保护器。
