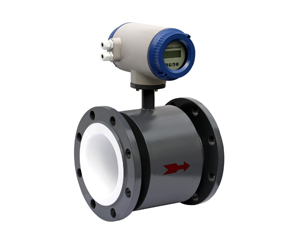

江森电磁流量计
产品概述
①全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150：1.
②超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
③采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
④采用SMD器件和表面贴装（SMT）技术，电路可靠性高。
⑤管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
⑥在现场可根据用户实际需要在线修改量程。
⑦测量结果与流速分布，流体压力，温度，密度，粘度等物理参数无关。
⑧高清晰背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
⑨具有自检与自轮断功能。
⑩小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制。
⑪内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不断电始终，可记录16次断电时间。
⑫红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能。
技术参数
公称通径（mm）（特殊规格可订制）
管道式四氟衬里：DN10-DN600
流动方向
管道式四氟衬里：DN40-DN1200
量程比
150：1
重复性误差
测量值的±0.1％
精度等级
管道式：0.5级，1.0级
被测介质温度
普通橡胶衬里：-20-60℃
高温橡胶衬里：-20-90℃
聚四氟乙烯衬里：-30-100℃
高温型四氟衬里：-20-180℃
额定工作压力（高压可定制）
DN6-DN80:≤1.6mpa
DN100-DN250:≤1.0mpa
DN300-DN1200:≤0.6ampa
流速范围
0.1-15m/s
电导率范围
被测流体电导率≥5μs/m
电流输出
负载电阻0-10mA：0-1.5kΩ
数字频率输出
输出频率上限可在1-5000Hz内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极最大电流为250ma
供电电源
AC220V或DC24V
要求直管段长度
上游≥5DN，下游≥2DV
连接方式
流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定
防爆等级
Md11BT4
防护等级
IP65，特殊定制最高可达IP68
环境温度
-25+60℃
相对湿度
5％-95％
消耗总功率
小于20w
