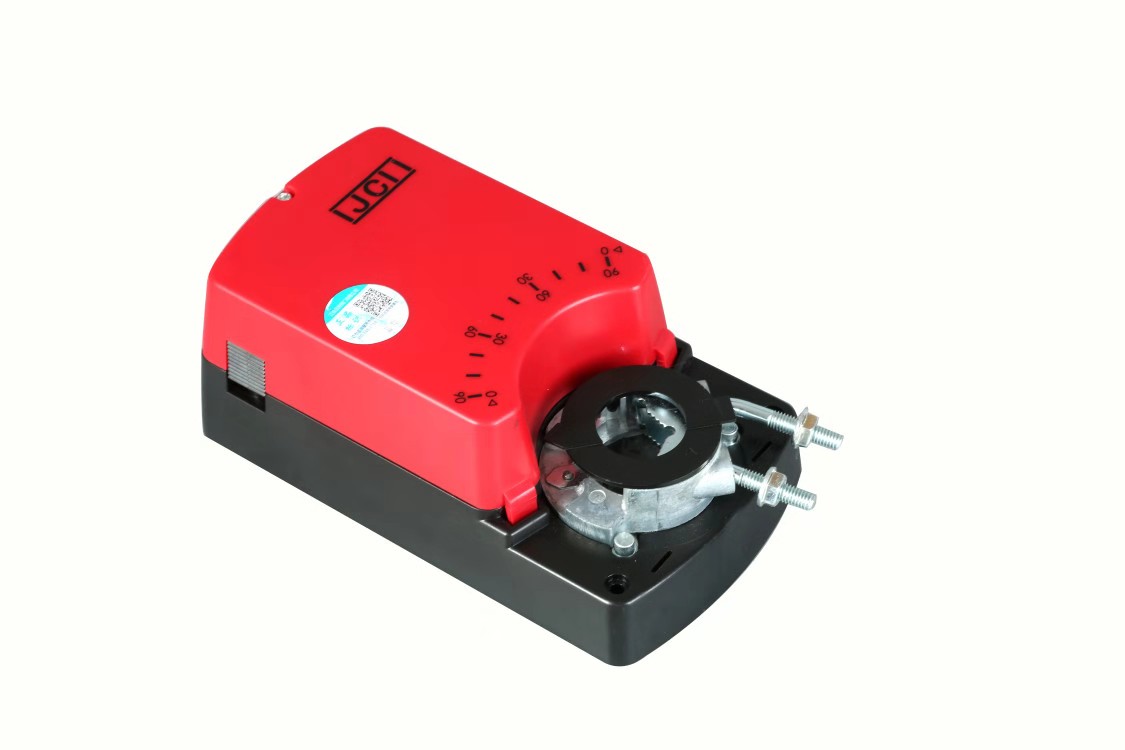

江森电动风阀执行器
产品概述
TM04/06系列电动风阀执行器采用双向控制，可提供4Nm、6Nm的扭矩，直接安装于阀系统控制、水路系统的角行程、电动球阀控制实现开关式或比例式0-10V/DC或4-20mA号控制，并提供0-10V/DC的位置反馈信号。
产品特点
安装简便，由两枚六角螺钉将执行器固定在方轴、圆轴或其它开关的阀门连接轴上。采用进口有刷电机，寿命长，噪音低，并可实现多功能智能控制。可通过手动按钮实现手动操作。产品防爆等级IP65，安全稳定高效。有全行程过载保护功能，无需限位开关进行至终点自行停止。
产品代码及型号
型号
输出力矩
电源电压
运行时间
控制信号
TM04-24K
AC/DC24V
35-45S
开关型
TM04-24M
4Nm
35-45S
0（2）-10V/0（4）-20mA
TM04-220K
AC/110/220V
35-45S
开关型
TM04-220M
35-45S
0（2）-10V/0（4）-20mA
TM06-24K
AC/DC24V
35-45S
开关型
TM06-24M
6Nm
35-45S
0（2）-10V/0（4）-20mA
TM06-220K
AC/110/220V
35-45S
开关型
TM06-220M
35-45S
0（2）-10V/0（4）-20mA
可选配两组辅助开关
技术参数
TM04-24K
TM04-220K
TM04-24M
TM04-220M
TM06-24K
TM06-220K
TM06-24M
TM06-220M
电气参数
额定电压
AC24V 50/60Hz DC24V
AC100…240V 50/60Hz
AC24V 50/60Hz DC24V
AC100…240V 50/60Hz
额定电压范围
AC/DC 19.2…28.8V
AC85…265V
AC/DC 19.2…28.8V
AC85…265V
功耗
运行2.2W，待机0.5W
运行3.2W，待机0.7W
运行2.2W，待机0.5W
运行3.2W，待机0.7W
导线规格
4.4VA
6.4VA
4.4VA
6.4VA
端子规格
最大2.0mm²
最大2.0mm²
功能参数
扭矩
4Nm/6Nm
4Nm/6Nm
适配风阀面积
0.8m²/1.2m²
0.8m²/1.2m²
旋转方向
可手动调节
可手动调节
手动操作
具备
具备
旋转角度
最大95°，可通过调整机械限位调整旋转角度
最大95°，可通过调整机械限位调整旋转角度
运行时间
35S（90°）/40S（90°）
35S（90°）/40S（90°）
噪音水平
45dB
45dB
位置指示
机械指示
机械指示
工作环境
电气等级
Ⅲ（低压安全）Ⅱ（双重绝缘）
Ⅲ（低压安全）Ⅱ（双重绝缘）
防护等级
lp44
lp44
工作环境温度
-20…+50…/IEC 721-3-3
-20…+50…/IEC 721-3-3
储藏环境温度
-30…+80…/IEC 721-3-2
-30…+80…/IEC 721-3-2
温度测试
95%RH，不结露/EN60730-1
95%RH，不结露/EN60730-1
尺寸/重量
尺寸
详见尺寸图
详见尺寸图
风门轴长度
＞50mm
＞50mm
风门轴规格
6…16mm圆轴8×8…12×12方轴
6…16mm圆轴8×8…12×12方轴
重量
＜0.7kg
＜0.7kg
