QDX3齿轮箱组合蜗轮减速机,S9部分回转型阀门手动装置

产品价格￥1500.00元/台

产品品牌上海禹轩

最小起订≥1 台

供货总量100 台

发货期限自买家付款之日起 3 天内发货

浏览次数11

更新日期2022-03-10 08:48

诚信档案

上海禹轩泵阀有限公司

+ 加为商友发送信件当前离线

会员级别：企业会员

身份认证：

已缴纳：0.00 元保证金

我的勋章： [诚信档案]

在线客服：

企业二维码： 企业名称加二维码上海禹轩泵阀有限公司

进入店铺公司介绍公司地址产品信息

企业名片加入购物车立即购买

企业名片

上海禹轩泵阀有限公司

联系人：胡章红(先生) 经理

电子邮箱：yxvalve@163.com

联系手机：13585782281

联系固话：021-59795176

联系地址：上海市奉贤区金大公路8139号

【友情提示】：来电请说明在餐饮加盟网看到我们的，谢谢！

商品信息

基本参数

品牌：	上海禹轩
所在地：	上海
起订：	≥1 台
供货总量：	100 台
有效期至：	长期有效

详细说明

上海禹轩专业生产QDX3齿轮箱组合蜗轮减速机,S系列部分回转型阀门手动装置产品外形美观，是一种出口型90°回转型手动驱动装置，电厂专用铸钢蜗轮箱,煤矿配套蜗轮蜗杆齿轮箱,出口球阀蜗轮箱,水厂阀门执行器适用于蝶阀、球阀、旋塞阀等类型阀门。手轮采用钢带焊接，输出力矩大。蜗轮蜗杆阀门手动装置，包括箱体，所述的箱体内部设有蜗轮，蜗轮内穿接有输出轴，蜗轮啮合有蜗杆，蜗杆的两端与箱体之间都设有圆锥滚子轴承，蜗轮一端的箱体上固定有蜗轮端盖，蜗轮穿接在蜗轮端盖上，蜗轮端盖固定有扭力臂。圆锥滚子轴承可以将一个方向的力分割成轴向以及径向的力，力分散后从而使得轴承能够承受较大的力，避免轴承乃至整个减速机发生损坏。

小型齿轮减速机、蜗轮蜗杆减速箱，受到体积限制，其速比偏小，其传动方向一般为平行输入输出不能满足一些既有大速比减速又有垂直传动方向要求的小型设备安装使用。阀门蜗轮箱可选单级驱动阀门蜗轮箱和双级驱动阀门蜗轮箱，主体材质分为WCB和HT200，QT450等。广泛使用于蝶阀、球阀、旋塞阀、闸阀、截止阀的驱动装置配置。

QDX3齿轮箱组合蜗轮减速机连接尺寸

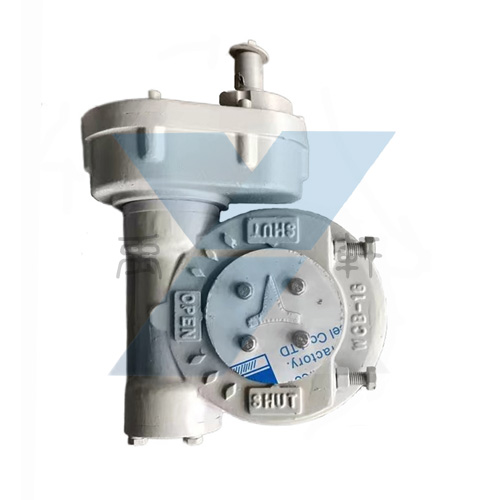

QDX3齿轮箱组合蜗轮减速机(图1)
QDX3齿轮箱组合蜗轮减速机技术参数

型号	MY-0 -1S	MY-1 -1S	MY-2 -1S	MY-3 -1S	MY-4 -1S	MY-4 -1SZ	MY-5 -1S	MY-5 -1SZ	MY-6 -1S	MY-6 -1SZ	MY-7 -1SZ	MY-8 -1SZ	MY-9 -1SZ	MY-10 -1SZ
技术参数
速比	72:1	85:1	122:1	187:1	190:1	335:1	273:1	625:1	408:1	952:1	1040:1	2940:1	3140:1	3275:1
最大转矩N-m	1000	1850	3000	4500	6500	8000	10000	15000	15000	18000	40000	53000	130000	170000
	102	188	306	408	663	816	1020	1530	1531	1836	2857	5408	8163	8163
输入扭矩 N.m	63	103	122	120	175	120	185	120	185	100	170	220	230	305
重量 Kg	13	16	33	41	60	65	110	135	150	170	213	295	520	650
连接尺寸
法兰号F	F12	F14	F16	(F20)	F25	F25	F30	F30	F35	F35	F40	F48	F60	F60
法兰外圆(D)	150	175	210	250	300	300	350	350	415	415	475	560	686	686
DO 连接孔中心	125	140	165	205	254	254	298	298	356	356	406	483	603	603
PCD N-H-DP	4-M12 -18	4-M16 -24	4-M20 -30	8-M16 -24	8-M16 -24	8-M16 -24	8-M20 -30	8-M20 -30	8-M30 -45	8-M30 -45	8-M36 -54	12-M36 -54	20-M36 -54	20-M36 -54
凸面 (D1 xh)	85x3	100x4	130x5	140x5	200x5	200x5	230x5	230x5	260x5	260x5	300x8	370x8	470x8	470x8
最大阀杆mm (Od)	38 12x8	45 14x9	55 16x10	65 20x12	80 22x14	80 22x14	105 28x16	105 28x16	115 32x18	115 32x18	140 36x20	155 40x22	180 45x25	200 50x28
外型尺寸
H1	66	75	92	111	145	145	160	160	200	200	225	270	315	355
H2	196	221	283	322	388	388	404	404	510	510	582	670	740	765
K	89	89	108	110	140	140	140	140	179	179	188	203	230	240
K1	47	45	63	57	80	80	70	70	90	90	100	100	117	125
K2	47	58	62	60	100	100	102	102	112	112	140	155	176	200
K3	230	260	308	360	455	455	515	515	534	534	593	653	720	920
L	83	92	113	125	155	155	197	197	230	230	264	300	368	370
L1	161	170	198	211	260	295	294	325	338	359	413	453	520	655
PD	15	21	21	28	28	28	28	28	32	32	38	45	45	45
(b)key 手轮	5	6	6	8	8	8	8	8	10	10	10	12	12	12
LO	30	35	35	40	40	40	40	40	50	50	50	50	50	50
M	300	350	400	450	500	500	600	600	650	650	700	750	800	800
