QDX3-S10部分回转型阀门手动装置,蝶阀涡轮执行器

产品价格￥3800.00元/台

产品品牌上海禹轩

最小起订≥1 台

供货总量100 台

发货期限自买家付款之日起 3 天内发货

浏览次数24

更新日期2022-03-10 08:47

诚信档案

上海禹轩泵阀有限公司

+ 加为商友发送信件当前离线

会员级别：企业会员

身份认证：

已缴纳：0.00 元保证金

我的勋章： [诚信档案]

在线客服：

企业二维码： 企业名称加二维码上海禹轩泵阀有限公司

进入店铺公司介绍公司地址产品信息

企业名片加入购物车立即购买

企业名片

上海禹轩泵阀有限公司

联系人：胡章红(先生) 经理

电子邮箱：yxvalve@163.com

联系手机：13585782281

联系固话：021-59795176

联系地址：上海市奉贤区金大公路8139号

【友情提示】：来电请说明在餐饮加盟网看到我们的，谢谢！

商品信息

基本参数

品牌：	上海禹轩
所在地：	上海
起订：	≥1 台
供货总量：	100 台
有效期至：	长期有效

详细说明

上海禹轩生产的QDX3-S10双级涡轮箱,S系列多部分回转型阀门手动装置是一种90°回转型阀门驱动装置,蝶阀双级涡轮,球阀双级涡轮,旋塞阀双级涡轮,阀门双级蜗轮箱适用于大规格的球阀、蝶阀、旋塞阀等类阀门。通常增设一级蜗轮减速机构，组合成双级传动，又称二级传动，增加力矩和速比,以减少手动操作力。阀门手动装置特殊型可输出360°多回转型。产品共有12个型号-QDX3-S4,QDX3-S5,QDX3-S6,QDX3-S7,QDX3-S8,QDX3-S9,QDX3-S1O,QDX3-S11,QDX3-S12,QDX3-S13,QDX3-S13D,QDX3-S14,蝶阀可配套 DN300-DN2200 规格上使用，总共有10个等级规格。球阀可配套DN100-1200规格上使用，总共有12个等级规格。

QDX3-S双级涡轮箱结构特点

1蜗轮箱装有限位螺钉可在全开OPEN或全 CLOS闭两个位置上调整。

2蜗轮副自锁,操作简单。

3开关指示牌直接在蜗轮上连接,指示准确直观。

4可根据用户需要,附有结合子,制成不同的孔径、孔型,适应性强,互换性强。产品出厂时装有专用润滑脂,外壳密封防水。检验蜗轮箱的真实性,一定要求阀门的生产企业提供真实、准确的检验报告

QDX3-S双级涡轮箱检验过程

①原材料的检验一原铁中CSLMn,PS等的成分含量以及焦炭的质量等

④铸件的检验金相试验,延伸率试验,强度试验等

④密封试验一双面泵压试验及多次开关试

QDX3-S双级涡轮箱产品应用

QDX3-S系列多部分回转型阀门手动装置是一款主要用于阀门驱动开关的一种驱动装置，起到连接传动的作用，箱体壳采用灰铸铁、球墨铸铁、铸钢、不锈钢材料,外观美观大方,体积小重量轻,设计合理输出转矩大,省力轻便。常用于阀门驱动，减速机驱动,风门驱动,闸门驱动,蝶阀，球阀，旋塞阀驱动等。上海禹轩生产的阀门手动装置具有耐磨，耐用，不卡等优的特点，欢迎来人到工厂实地考察选用。公司除了生产不锈钢蜗轮箱单级蜗轮箱、电动蜗轮箱、管网蜗轮箱、双级蜗轮箱、双级电动蜗轮箱、分离式蜗轮箱、出口型蜗轮箱、信号蜗轮箱、BA伞齿轮等类型的驱动装置，公司还生产工业阀门全系列。

QDX3-S双级涡轮箱连接尺寸图

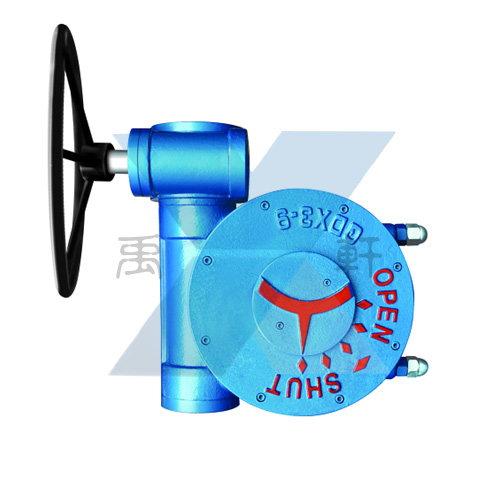

QDX3-S型部分回转型阀门手动装置(图1)

双级涡轮箱-QDX3-S系列部分回转型阀门手动装置技术参数

型号					S6	S7		S8	S9	S1O	S1 1		S12	S13	S13D	S14
型号		G3	G4	G5	G6	G7		G8	G9	G10	G1 1		G12	G13	G13D	G14
技术参数
速比		483:1	495:1	621:1	456:1	551:1		583:1	682:1	1005:1	1920:1		2407:1	2703:1	3162:1	3015:1
单人操作	输入力矩Nm	80	80	80	1 40	1 40		165	165	195	195		240	240	280	280x2
单人操作	输出力矩Nm	750	1500	3000	5700	7000		8600	10100	17500	33500		51000	58000	79700	152000
多人操作	输入力矩Nm									195x2	165x2		195x2	240x2	280x2	280x3
多人操作	输出力矩Nm									35000	55000		84500	116000	150000	220000
限位调整		±5°	±5°	±5°	±5°	±5°		±5°	±5°	±5°	±5°		±5°	±5°	±5°	±5°
蝶阀-DN		125 -150	200 -250	300 -350	400 -450	500 -600		700	800	900 -1000	1100 -1200		1400 -1600	1600 -1800	1800 -2200	2200 -2600
球阀-DN		80	100	150	200	250-300		350	400	500	600		700	800	900	1000-1200
连接尺寸
法兰外圆(D)		125	150	175	210	260		300	350	415	475		560	650	683	800
连接孔中心 (Do)		102	125	140	165	200		254	298	356	406		483	590	603	720
凹面 (D1xh)		70x4	85x4	100x4	130x5	160x5		200x5	230x5	260x5	300x8		370x8	490x8	470x8	600x8
孔数-螺栓(N\M)		4-M10	4-M12	4-M16	4-M20	8-M16		8-M16	8-M20	12M20	12-M20		12-M22	12-M27	20-M36	12-M30
标准轴孔 (d)		24	30	36	40	50		60	80	90	1 10		130	160	180	200
键宽x键高x条数 NO.x 90°		8x7 x1	10x8 x1	12x8 x1	12x8 x2	16x10 x2		18x11 x2	22 x14 x2	25x14 x2	28x16 x2		32x18 x2	40x22 x2	45x25 x2	45 x25 x2
可选轴孔		22-24	28-32	32-35	38-42	45-55		55-65	70-75	80-85	90-100		110-120	150-160	160-180	180-220
可选轴孔		25-26	34-36	38-40	45-48	58-60		68-70	85-90	90-100	110-120		140-150	170-180	200-220	230-240
安装高座 (H)		62	68	75	105	110		120	135	150	180		195	205	240	250
铸件手轮 (Φ)		240	280	320	350	350		400	400	520	520		590	590	800	800
方头(ex f g x k w)		26x26 30x30 50					33x33 39x39-70					32x32 38x38 70
外型尺寸
A		200	219	250	347	391		450	510	597	645		800	927	1055	1205
B		132	144	157	215	237		275	305	380	384		516	579	650	785
E		95	115	139	171	192		224	250	306	365		425	514	598	660
G		169	203	245	292	338		378	433	522	612		717	854	958	1060
H2		71	88	97	125	128		154	152	185	203		226	250	303	343
H3		96	105	121	170	188		210	240	302	323		455	498	559	662
H4		25	39	59	62	80		95	121	144	160		189	248	242	280
P		1 13	133	153	21 1	228		269	294	346	410		488	586	724	750
Q		190	212	244	324	348		392	415	496	565		639	789	839	880
S		88	95	98	149	149		180	183	205	228		270	292	396	410
U1		202	207	220	295	305		363	370	385	428		454	546	548	575
U2		158	165	190	265	281		313	325	338	402		428	520	522	549
K		146	175	212	243	292		330	382	476	568		675	812	920	1012
