项目背景：

某项目是一个别墅项目，业主要进行装饰装修，在该项目的装修中，为了美观，很多位置设计了曲线的造型，现场装修施工过程中需要对这些异形曲线进行放样。

别墅外观

传统方式是采用卷尺、点线仪等放样方

式，客户想采用信息化的放样方式，从而达到提高效率、提高精度的目的。

项目难点：

该项目的结构比较复杂，项目的装修效果要求较高，采用传统的放样方式主要有以下难点：

1、异形曲线放样难度高，传统放样方式精度低。

2、现场进度要求高，传统放样方式速度慢。

3、传统方式需要现场携带图纸，工作不方便。

徕卡测量解决方案：

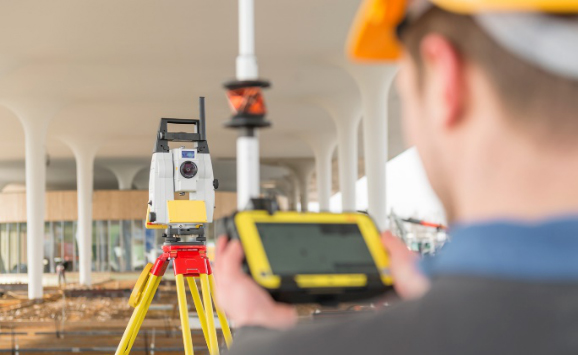

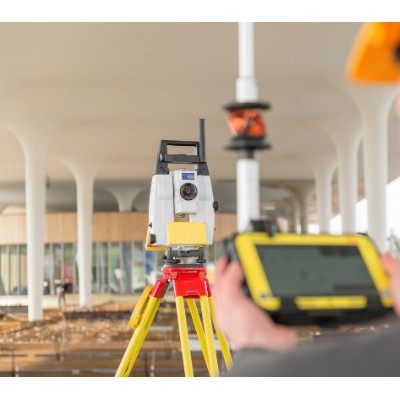

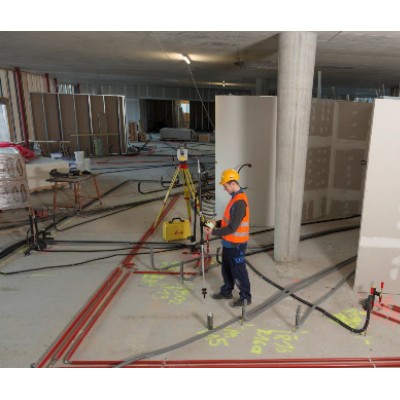

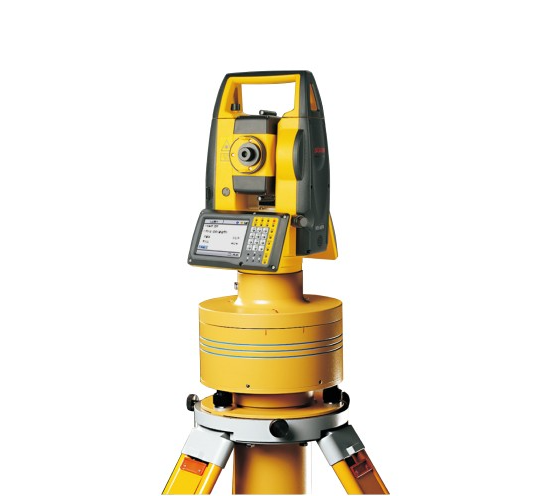

徕卡测量针对装饰装修工程提供多种多样的解决方案，其中 徕卡ICR80建筑BIM全站仪解决方案包括 徕卡ICR80主机、Leica building link批量拾点软件、 徕卡CC80遥控手簿及ICON BUILD外业软件，采用三维的作业流程，可以实现单人的测量和放样。

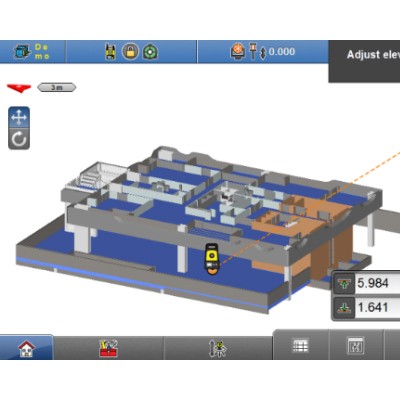

徕卡ICR80建筑BIM全站仪解决方案可以直接将施工图纸及BIM模型导入到控制手簿中，利用信息化的数据进行测量放样，测量和放样的成果全部保存在手簿当中， 徕卡ICR80装饰装修解决方案流程如下：

1、从BIM模型或者CAD图纸中批量提取放样点。

2、将放样点数据及BIM模型或者CAD图纸导入到控制手簿中。

3、现场利用已有数据进行测量、放样。

4、将测量、放样的数据导入到BIM模型或者CAD图纸中进行检核。

徕卡ICR80异形曲线放样解决方案

在本项目中的具体实施步骤如下：

1、利用LEICA BUILDING link插件拾取CAD图纸上的放样点，并将CAD图纸和放样点导入到ICON BUILD软件中。

2、利用 徕卡ICR80导航式的放样功能现场指引完成放样，并将放样点标记。

3、将现场的放样点进行连接即可完成曲线放样。

形曲线直接导入到放样手簿进行放样

应用成果：

利用 徕卡ICR80建筑BIM全站仪成功完成异形曲线放样，并在现场进行绘制。

场利用放样点绘制弧形线

应用总结：

徕卡 I CR80 具有 1 ″的测角精度，1mm的测距精度，完全可以满足装饰装修的放样定位需求；

徕卡 ICR80 采用导航式的放样方式 ，放样的速度明显提高 ；

CAD 格式的图纸文件可以直接导入到 ICON 操作软件中进行使用，放样的流程得到精简。
