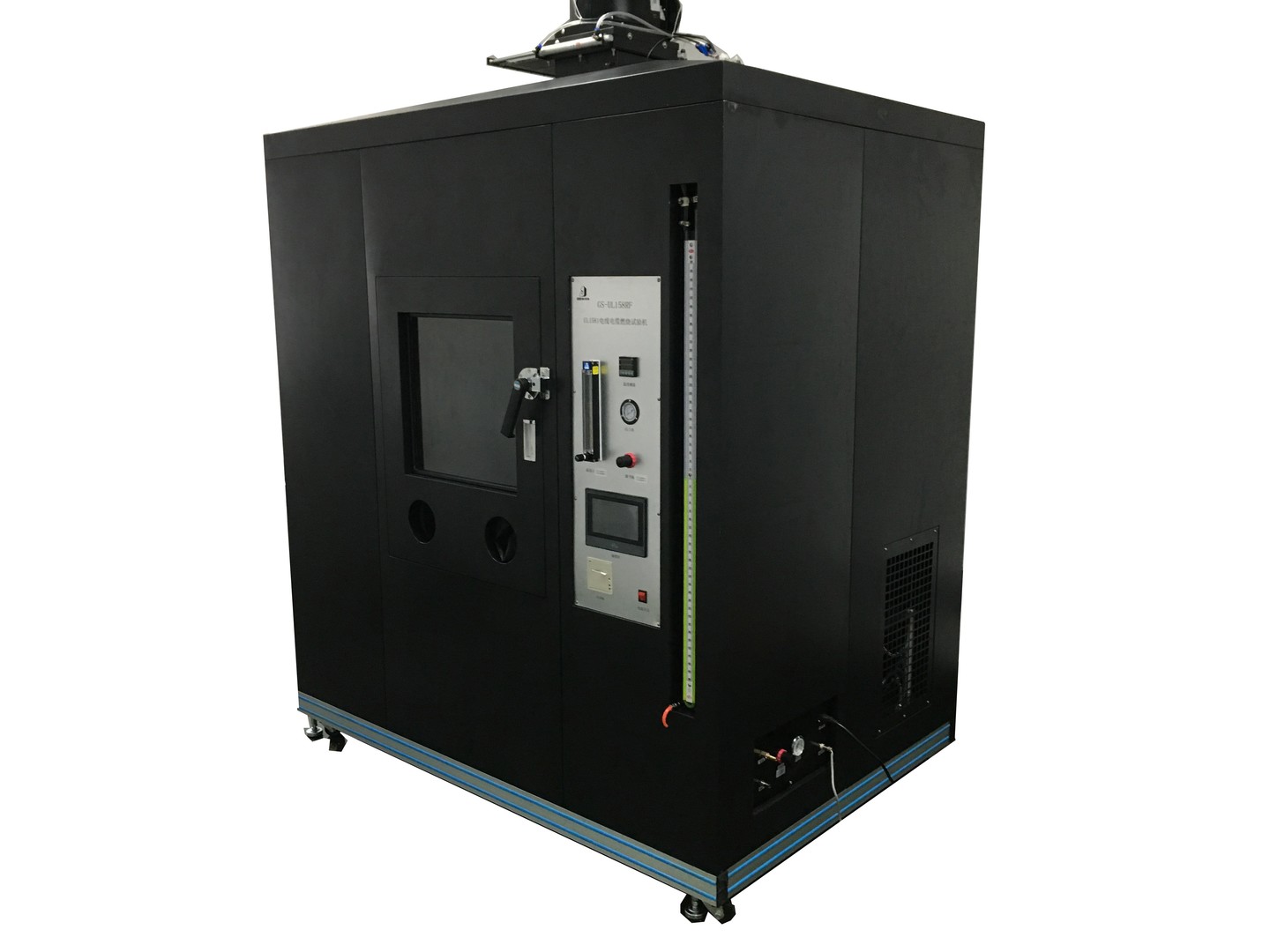

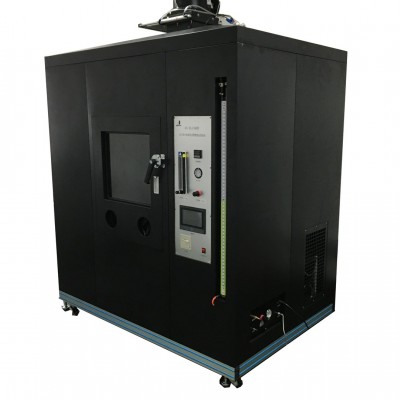

UL1581电线电缆燃烧试验机

一、产品概述

UL1581电线电缆燃烧试验机适用于在规定火源直接燃烧下测定电线的不延燃烧性能。该装置具有高准确度，自动计时，自动结束试验，操作简单方便等优点，同时自带打印机能实时打印试验结果无需人工纸笔记录。

二、符合标准：

本燃烧试验室参照 UL1581 之 1080节（VW-1垂直燃烧试验）、1100节（水平试样 / FT2 燃烧试验）、1090节（水平测试 电器用线燃烧试验）、1060节（垂直燃烧/FT1试验）、1061节（电缆燃烧试验）要求设计制做。

三、设备组成部分

该设备由PLC、触摸屏、流量计、压力表、U型背压力计、燃烧箱、喷灯、电磁阀、高压点火器、电线试品夹具、煤气管、火焰高度规、高度尺、温度计、热电偶和测温铜块等组成。

四、UL1581电线电缆燃烧试验机主要技术参数

1.试验箱体

(1)本试验箱体采用铝合金框架＋电解板静电喷涂，具有外观美观、防锈防腐等特点；

(2)箱体顶部设有强力抽风排烟系统；在试验完成时，拉开旁侧的风门，同时在触摸屏内按下抽风开关，能将废气及时排出到室外，将废气全部排出约需2分钟时间；而在试验过程中，此系统必须为封闭状态；

(3)箱体正面设有密封钢化玻璃观察窗，便于观察试验过程和方便实验员操作；

(4)在玻璃观察窗下方开有两通孔，装有密封手套，可将手和胳膊伸到试验箱内进行

操作，实现对喷灯的靠近和远离动作；

(5)试验箱体规格：L2250*D1450*H2050(mm)，不含底部支撑架，容积约4.8m3；

(6)试验废气处理：按照标准规范在风机进风口处安装有活性炭过滤装置，可方便用户定期更换活性炭。

2. 燃气及试验耗材

(1)燃气及气瓶：纯度98%以上的甲wan气体，具有标称热值为1000Btu/立方英尺或37.3MJ/m3或8.9千卡/m3(用户自备)。

(2)耗材：305mm×355mm或200mm×200mm或长610mm宽150-200mm直径为150～

200mm、厚度小于6mm的医用脱脂棉花，厚度为0.1mm、宽度为10mm或12.5±1mm且长度为绕过试样一圈后可伸长20mm、密度为60lb或94g/m2牛皮纸若干(用户自备)。

3. 试验装置及试验夹具

(1)试验支架：材料为不锈钢，垂直支架可作火焰校验、VW-1燃烧试验、FT1试验、FT2燃烧试验、电缆燃烧试验等；

(2)500W燃烧喷灯：美国原装喷灯，满足ASTM D5025-2005要求，与垂直燃烧支架配合使用。该喷灯燃烧纯度为98%以上的甲wan能产生内焰高度40±2mm、外焰高度125±10mm、标称功率为500W的标准火焰；

(3)木质楔形座：符合图figure 1080.2也即图SM665的要求，喷灯安装在该楔子上；

(4)火焰高度尺：一把，能随时检测火焰高度是否达标；

(5)火焰高度规：一个，能使喷灯与试样间距快速定位，正确的接近试样。材料为黄铜，高度分别为40mm；

(6)长度为500mm/分度值为1mm钢直尺一把，固定在垂直燃烧支架上，以便于调整火焰燃烧点和牛皮纸固定位置。

4. 流量控制系统

(1)流量计：美国原装流量计且量程为1000ml/min，范围：56-1180ml/min，能够适应

965±30ml/min的标准要求；

(2)压力表：0～2kg/cm2，z大压力为0.2MPa，分辨率为5kPa，正常工作压力为101kPa(0.1Mpa)即1个标准大气压；

(3)背压力计：美国原装背压力计，量程为36英寸；

(4)背压力介质：绿油，密度为1000kg/m3，与水混合使用。

5. 测温系统

(1)测温铜块：热导系数极高的电解铜，长度为19.14±0.02mm，直径为9mm，末钻孔前重量为10g±0.05g；数量共2件，一件为0.5mm热电偶嵌入该铜块中，另一件为备品，作为检查参照使用；

(2)K型热电耦，英国yuan装jin口直径 0.5mm的不锈钢护套，z高测量温度达1300℃；

(3)中国台湾yuan装jin口手持式数显温度表，分辨率为0.1℃，带有摄氏温度和华氏温度转换

功能；

(4) 测温高度规：温度校准时快速定位测温铜块于喷灯间距，用于500W火焰校准且

高度为55mm，材质为黄铜；

(5)本装置符合ASTM D5207-2003标准规范要求。

6.计时系统与燃烧次数累计系统

(1)本试验装置提供燃烧次数、施焰（燃烧）计时、停止（停燃）计时与延燃计时三个计时装置；

(2)施焰（燃烧）计时：即正常工作的喷灯到达规定位置时对试样进行供火燃烧的时间，能自动记录该时间；当将要达到预置时间时倒数3S，控制系统发出提示音提醒操作员准备快速将喷灯撤离，z后1s发出提示音后立即停止对试样供火；

(3)停止（停燃）计时：当喷灯对试样供火计时达到预置值时，操作人员将喷灯撤离，触动感应开关动作，停燃时间开始自动计时，当将要达到预置时间时倒数第3s，控制系统发出提示音提醒操作员准备快速将喷灯撤离，z后1s发出提示音后立即继续把喷灯靠近试样，对试样再次供火；

(4)燃烧次数：当完成(2)和(3)的步骤后，试验计数器自动计数一次，计数累计达到预设值时，试验停止；

(5)延燃计时：施焰停止后延燃时间自动计时，当试样上的明火熄灭后立即手动按下延燃停止按钮或踩下脚踏开关，此时延燃计时器上显示的数值就是试样的延燃时间；

(6)本控制系统采用PLC+触摸屏为控制中心，性能稳定可靠，使用寿命长，控制准确。附有电子点火装置，免除人工手动明火引燃，增加了安全性。当到达标准要求时间的前，仪器发出3声断续提示音提醒操作员，大大提高试验的准确性和人性化程度。
