JG3050-7Y数显电工套管压力试验机 电工套管压力试验机 电工导管压力试验机 塑料管压力试验机
一、前言：
本试验机适用于多种塑料管、塑料波纹管等做压力试验用，在试样上放置一正方体钢块，并由液压机构施加一个缓慢增大的力后，由大量程面分表测量试样压扃处外径的变化，并检查试样的力学性能。符合JG/T3050《建筑用绝缘电工套管及配件》、GB/T14823.2《电气安装用导管特殊要求—刚性绝缘材料平导管》及ZBG33008《聚乙稀塑料波纹电线管》等要求。本试验机与其它拉压力试验机相比，具有压力恒定、外径变化能得到准确测量、操作方便、直观可靠等特点。因此，应用愈来愈广泛。
二、数显电工套管压力试验机技术参数：
1、Z大压力：10KN
2、配套液压油源：5吨
3、压力准确度：±1%
4、压头规格：50×50mm
5、管径变化测量范围：0-30mm，测量精度0.01mm
6、升降平板尺寸：300×150mm
7、升降范围：200mm
8、外形尺寸：300×200×650mm（长×宽×高）
9、重量：55KG
三、结构：

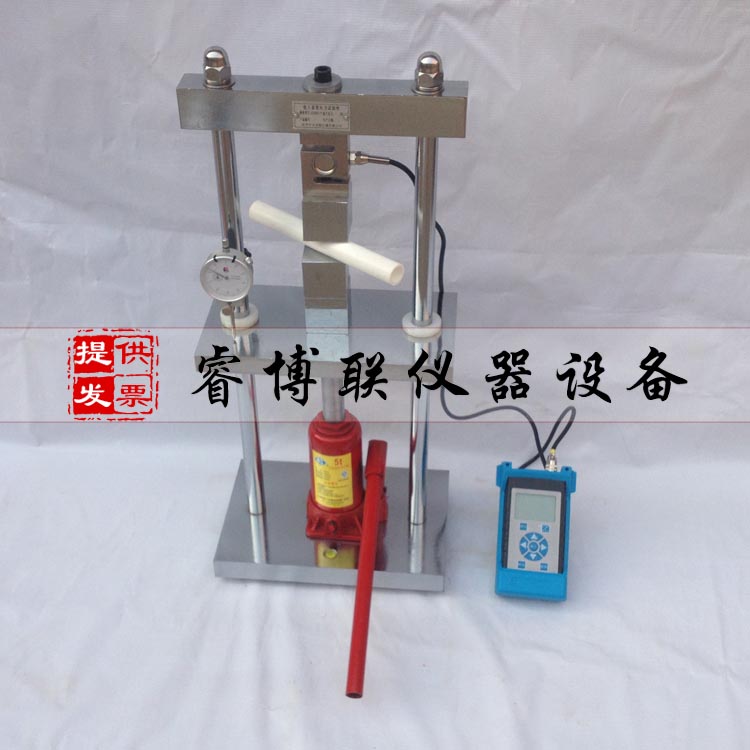

试验机由底座、液压机构、升降平台及百分表变形测量装置等组成。
四、数显电工套管压力试验机安装与使用：
1、松开绑扎物，将试验机表面擦拭干净，在运动部位重新注入稀油。
2、调节底座，使底座基本水平。
3、将试件放于升降平台正中心，用手按动千斤顶（注：一定要先关闭放气阀）使试件与正方形铁块接触，这时，不要产品压力，接下来调整百分表，使用百分表指针归零。
4、开启显示电源并调整数值归零。
5、根据不同类型的导管，选择不同的压力值。
