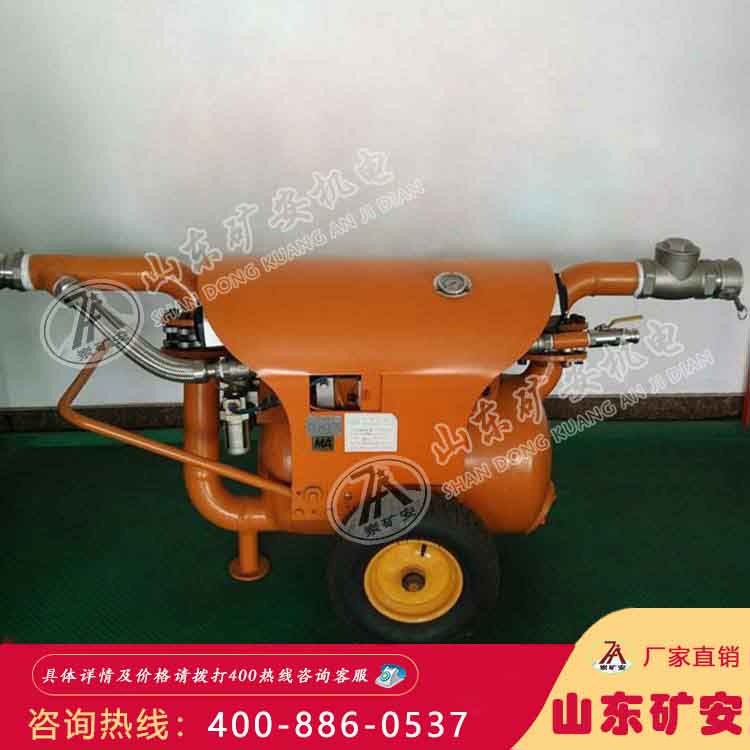

QYF系列矿用气动清淤排污泵

QYF系列矿用气动清淤排污泵

QYF系列矿用气动清淤排污泵结构与工作原理

QYF系列矿用气动清淤排污泵配件主要组成部分包括主体部分、控制系统及真空抽吸组件等。

1、主体部分：由泵体、进料管道、排料管道组成，其担当的工作是吸料和排料。

2、控制系统：控制系统主要是利用气控换向阀、梭阀、球阀以及时间逻辑换向阀等阀体的有机结合，实现对执行机构的控制与切换，达到机组工作时吸料与排料有序转换。

3、真空抽吸组件：它是根据文丘里效应的原理设计而成，包括供气口、排气口和真空口。当供气口的供气压力高于相应值后，喷管射出chao声速射流，由于气体的粘性，高速射流卷吸走负压腔内的气体，使该腔形成较高的真空度。真空发生器的性能与喷管的zui小直径、收缩和扩散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。该真空抽吸组件通过泵体与吸料口相通，当控制系统循环切换控制气缸工作时，即可完成机组的吸料与排料过程。

QYF系列矿用气动清淤排污泵使用条件：

a) 清淤泵由吸料管进水口潜入水下。

b) 输送介质温度不超过40℃。

c) 工作环境温度（5～40）℃。

d) 输送介质的PH在4～10范围内。

e) 含固体颗粒的zui大直径不超过20mm。

f)适用气压范围0.60MPa～0.70Mpa。
