萨登发电机大型定子局部放电在线监测硬件系统，从电机定子绕组传来的局部放电信号经过宽频电流传感器后送入信号调理模块。由于传感器输出的模拟信号, 其输出幅值很小, 为毫伏或微伏级, 而且常常伴有大量噪声, 所以为了满足系统的测控要求, 在送到后续电路进行变换之前, 常常需要将它们进行预处理, 如放大、滤波、整形等。经过预处理后的局放信号送往工控机内部的数据采集卡进行采 集,然后通过 PCI 总线传输给上位机。传感器输出的信号包含微弱的工频电压信号, 通过滤波放大后, 经采集卡采集, 可得到局部放电信号的同步参考相位。同时工频电压信号经过整流、分频处理后输出数据采集卡触发信号, 驱动数据采集卡工作。工控计算机通过串口与单片机模块通信, 来控制局部放电信号调理模块, 实现对信号调理模块和数据采集卡智能化控制。

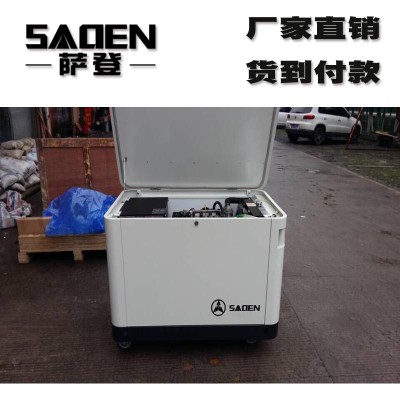

| 20KW静音汽油发电机 |
| 20KW静音汽油发电机 | |
| 品牌 | 萨登SADEN |
| 型号 | DS20JQD |
| 额定功率（PET）汽油 | 17.6KW[22KVA] |
| 额定功率（LPG）液化气 | 16KW[20KVA] |
| 额定功率（NG）天然气 | 15KW[18.8KVA] |
| 额定电压 (V) | 230 [230/400] |
| 额定电流（PET） | 76.5[31.9] |
| 额定电流（LPG） | 69.6[29] |
| 额定电流（NG） | 65.2[27.2] |
| 相数 | 单相 [三相] |
| 额定转速（rpm） | 3000 |
| 功率因数 | 1.0 [0.8] |
| 频率(Hz) | 50 |
| 发动机 | |
| 发动机质保 (年) | 3 |
| 发动机型号 | PD465QR |
| 排量(cc) | 1216 |
| 压缩比 | 9.5:1 |
| 点火系统 | ECM 电子点火 |
| 电启动 | 是 |
| 启动电机规格 | QDY112 12V 0.8KW |
| 燃料类型 | PET/LPG/NG |
| 缸径×行程(mm×mm) | L4-70×74 |
| 吸气方式 | 自然吸气 |
| 机油容量(L) | 3.5 |
| 旋装式机油滤清器 | 是 |
| 缸体 | 铸铁 |
| 缸套 | 铸铁 |
| 充电方式 | 14V/70A充电电机 |
| 推荐电池冷启动电流(CCA) | 550A |
| 冷却系统 | 闭式液冷 |
| 高温停机 | 是 |
| 低油压停机 | 是 |
| 交流发电机 | |
| 交流发电机制造商 | 萨登 |
| 交流发电机类型 | 同步发电机，旋转磁场 |
| 调压系统 | AVR自动调压 |
| 励磁类型 | 碳刷 |
| 极数 | 2 |
| 总谐波失真@满载 | ≤ 5% |
| 绝缘等级 | F |
| 定子绕组材料 | 铜 |
| 转子绕组材料 | 铜 |
| 层压材料(冷轧或热轧) | 冷轧 |
| 连接方式 | 直接耦合（法兰连接） |
| 电机轴承 | 6206 |
萨登售后服务：
一、产品质量承诺：
1、产品的制造和检测均有质量记录和检测资料。
2、对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。
二、产品价格承诺：
1、为了保证产品的高可靠性和先进性，系统的选材均选用国内或国际优质名牌产品。
2、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以实惠的价格提供给贵方。
