单开道岔组成 单开道岔道岔介绍

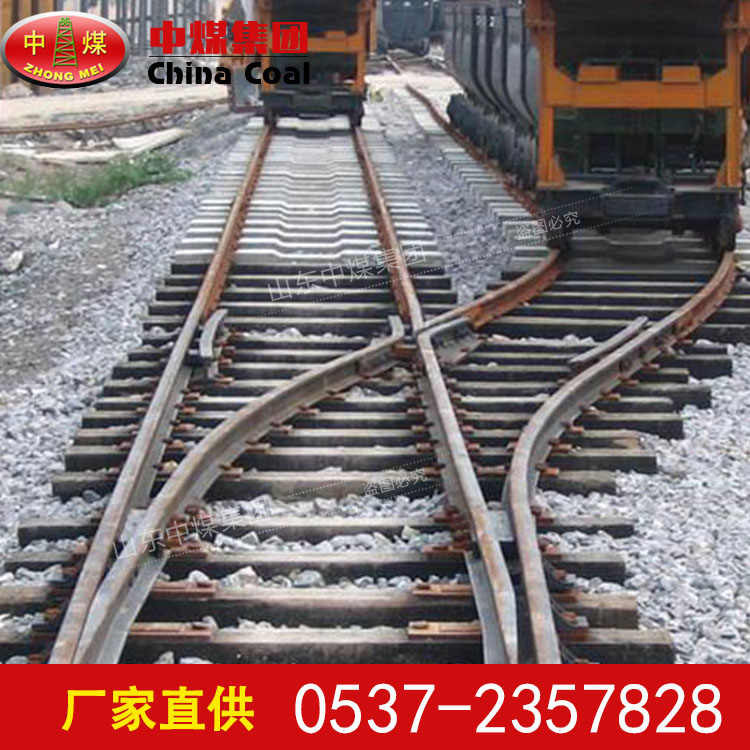

单开道岔由转辙器、辙叉及护轨、连接部分和岔枕四部分组成，

单开道岔以它的钢轨每米质量及道岔号数区分类型。目前我国的钢轨有75kg/m、60kg/m、50kg/m、45kg/m和43kg/m等类型，标准道岔号数(用辙叉号数来表示)有6、7、9、12、18、24号等，并以9号及12号为常用。在侧线通过高速列车的地段，则需铺设18号、24号等大号码道岔。

转辙器包括基本轨、尖轨和转辙机械。基本轨是用一根12.5m或25m标准断面的普通钢轨制成，主股为直线，侧股按转辙器各部分的轨距在工厂事先弯折成规定的折线或采用曲线型。通常，道岔中不设轨底坡，为改善钢轨的受力条件，提速道岔中基本轨设有1:40轨底坡。基本轨除承受车轮的垂直压力外，还与尖轨共同承受车轮的横向水平力。为防止基本轨的横向移动，可在其外侧设置轨撑。为了增加钢轨表面硬度，提高耐磨性并保持与尖轨良好的密贴状态，基本轨头顶面一般还进行淬火处理。

尖轨是转辙器中的重要部件，依靠尖轨的扳动，将列车引入正线或侧线方向。尖轨在平面上可分为直线型和曲线型。我国铁路的大部分12号及12号以下的道岔，均采用直线型尖轨。直线型尖轨制造简单，便于更换，尖轨前端的刨切较少，横向刚度大，尖轨的摆度和跟端轮缘槽较小，可用于左开或右开，但这种尖轨的转辙角较大，列车对尖轨的冲击力大，尖轨尖端易于磨耗和损伤。我国新设计的12、18号道岔直向尖轨为直线型，侧向尖轨为曲线型。这种尖轨冲击角较小，导曲线半径大，列车进出侧线比较平稳，有利于机车车辆的高速通过。

尖轨可用普通断面钢轨或特种断面钢轨制成。用普通断面钢轨制成的尖轨，一般在尖轨前端加补强板以增加其横向刚度。用特种断面钢轨制成的尖轨，其断面粗壮、整体性强、刚度大，稳定性比普通断面钢轨好。为便于在跟端与连接部分联结，特种断面尖轨跟部要加工成普通钢轨断面。我国已广泛推广使用矮型特种断面钢轨(简称AT轨)，取消了普通钢轨尖轨6mm抬高量，减小了列车过岔时的垂直不平顺，有利于提高过岔速度，同时可采用高滑床台扣住基本轨轨底，增加基本轨的稳定性和道岔整体性。
