输入模块/监视模块(智能型火灾自动报警系统)
JLMS输入模块
简介
JLMS输入模块用于接受各种无源开关量信号的输入,用于监视设备的开关状态,如:水流指示器,压力开关,各类报警阀等;可将设备是否动作的状态显示在控制器上.
主要特性及技术指标:
◆线制:无极性二总线;
◆编码方式:电子写码,操作简单方便;
◆先进的三防处理工艺,有效抵御潮湿、霉变、盐雾等的侵蚀;
◆工作电压:15-32V总线脉冲;
◆工作电流:监视电流0.3mA、报警电流1mA;
◆使用环境:温度-10~+50℃、相对湿度5%~95%(无凝露);
◆外形尺寸:长8.3cm,宽8.3cm,高2.9cm;
◆重量:68 g。
◆报警确认灯:红色;
◆壳体材料和颜色:ABS 米色。
布线与安装
无极性二总线并联方式连接。
总线的一根应接在标有”2”号(或”3”号)的端子上,另一根接在标有”4”号(或”5”号)的端子上;“9”号,”10”号端子为现场开关量信号(如:水流指示器,信号闸阀等)的输入接线端子。设备应答输入最末端应接一个20KΩ终端电阻。
布线要求: 信号总线宜选用截面积≥1.0mm2的RVS双绞铜芯线,穿金属管或阻燃PVC管铺设.总线回路导线总电阻应<40Ω,总线回路总电容应<0.3uF.线间、线与大地间绝缘阻抗大于20MΩ。
模块安装之前应用编码器进行地址编码。
公司生产以下产品
JB-TGZL-JLV3系列火灾报警控制器(联动型)
JB-TBZL-JLV3系列火灾报警控制器(联动型)
JB-TGZL-JLV2系列火灾报警控制器(联动型)
JTY-GM-JLDS点型感烟火灾探测器
JTY-GM-JLDS1点型感烟火灾探测器

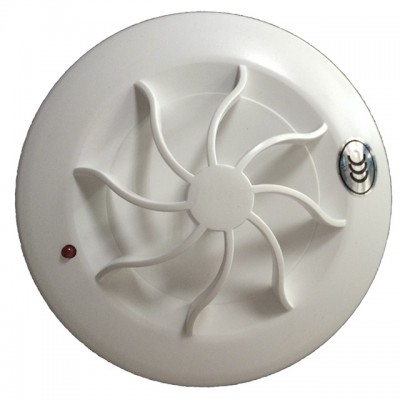

JTW-ZOM-JLDT点型感温火灾探测器
J-SAP-M-JLMP手动火灾报警按钮
J-SAP-M-JLMP-T手动火灾报警按钮(带电话插孔)
J-SAP-M-JLMP-X消火栓启泵按钮
JLMS单输入模块(监视模块)

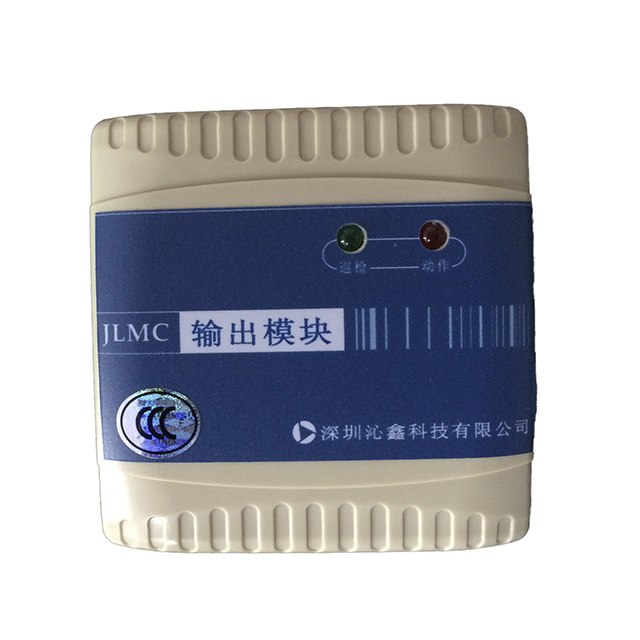

JLMC单输入输出模块(控制模块)
