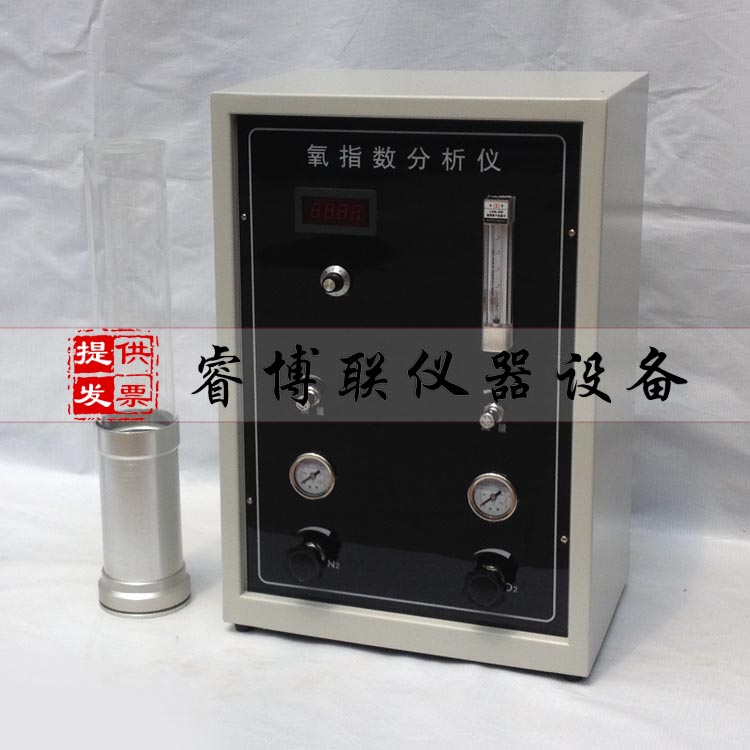

XWR-2406氧指数分析仪 数显氧指数分析仪 氧指数测定仪 数显氧指数测定仪
一、氧指数分析仪说明：
1、产品名称：数显氧指数测定仪又名：氧指数分析仪，由沧州中亚试验仪器有限公司生产，产品型号：XWR-2406(产品型号采用《JBT 10059-1999 试验机与无损检测仪器型号编制方法》定义)
2、产品原理及作用：
明确氧指数的定义及其用于评价高聚物材料相对燃烧性的原理；
了解XWR-2406型氧指数测定仪的结构和工作原理；
掌握运用XWR-2406型氧指数测定仪测定常见材料氧指数的基本方法；
评价常见材料的燃烧性能。
物质燃烧时，需要消耗大量的氧气，不同的可燃物，燃烧时需要消耗的氧气量不同，通过对物质燃烧过程中消耗Z低氧气量的测定，计算出物质的氧指数值，可以评价物质的燃烧性能。所谓氧指数（Oxygen index），是指在规定的试验条件下，试样在氧氮混合气流中，维持平稳燃烧（即进行有焰燃烧）所需的Z低氧气浓度，以氧所占的体积百分数的数值表示（即在该物质引燃后，能保持燃烧50mm长或燃烧时间3min时所需要的氧、氮混合气体中Z低氧的体积百分比浓度）。作为判断材料在空气中与火焰接触时燃烧的难易程度非常有效。一般认为，OI<27的属易燃材料，27≤OI<32的属可燃材料，OI≥32的属难燃材料。XWR-2406型氧指数测定仪，就是用来测定物质燃烧过程中所需氧的体积百分比。
氧指数的测试方法，就是把一定尺寸的试样用试样夹垂直夹持于透明燃烧筒内，其中有按一定比例混合的向上流动的氧氮气流。点着试样的上端，观察随后的燃烧现象，记录持续燃烧时间或燃烧过的距离，试样的燃烧时间超过3min或火焰前沿超过50mm标线时，就降低氧浓度，试样的燃烧时间不足3min或火焰前沿不到标线时，就增加氧浓度，如此反复操作，从上下两侧逐渐接近规定值，至两者的浓度差小于0.5％。
参照标准：GB/T 2406-1993《塑料燃烧性能试验方法氧指数法》。
二、氧指数分析仪结构简介：
氧指数测定仪由燃烧筒、试样夹、流量控制系统及点火器组成。
燃烧筒为一耐热玻璃管，筒的下端插在基座上，基座内填充一定高度的玻璃珠，玻璃珠上放置一金属网，用于遮挡燃烧滴落物。试样夹为金属弹簧片，对于薄膜材料，应使用U型试样夹。流量控制系统由压力表、稳压阀、调节阀、转子流量计及管路组成。点火器火焰长度可调，试验时火焰长度为10mm。
三、依据标准：
依据《EN ISO 4589-2:2006-06室温氧指数测试》及《GBT 2406-1993 塑料燃烧性能试验方法 氧指数法》《GBT 8924-2005 纤维增强塑料燃烧性能试验方法氧指数法等要求生产。
四、结构参考图：
1 琥璃燃烧简、 2 试样、 3 试样夹、 4 铜丝筛网、 5 钢丝筛网、 6 璃璃珠、 7 分布板、 8 M10×1螺丝、 9 尼龙管、 10 氮气接口、 11 氧气接口、 l2 M10×1螺母
五、氧指数分析仪实验内容及方法：
1、检查气路，确定各部分连接无误，无漏气现象。
2、确定实验开始时的氧浓度：根据经验或试样在空气中点燃的情况，估计开始实验时的氧浓度。如试样在空气中迅速燃烧，则开始实验时的氧浓度为18%左右；如在空气中缓慢燃烧或时断时续，则为21%左右；在空气中离开点火源即马上熄灭，则至少为25%。根据经验，确定该地板革氧指数测定实验初始氧浓度为26%。氧浓度确定后，在混合气体的总流量为10l/min的条件下，便可确定氧气、氮气的流量。例如，若氧浓度为26%，则氧气、氮气的流量分别为2.5l/min和7.5l/min。
3、安装试样：将试样夹在夹具上，垂直地安装在燃烧筒的中心位置上（注意要划50mm标线），保证试样顶端低于燃烧筒顶端至少100mm，罩上燃烧筒（注意燃烧筒要轻拿轻放）。
4、通气并调节流量：开启氧、氮气钢瓶阀门，调节减压阀压力为0.2～0.3MPa（由教员完成），然后开启氮气和氧气管道阀门(在仪器后面标注有红线的管路为氧气，另一路则为氮气,应注意：先开氮气，后开氧气，且阀门不宜开得过大),然后调节稳压阀，仪器压力表指示压力为0.1±0.01MPa，并保持该压力（禁止使用过高气压）。调节流量调节阀，通过转子流量计读取数据（应读取浮子上沿所对应的刻度），得到稳定流速的氧、氮气流。应注意：在调节氧气、氮气浓度后，必须用调节好流量的氧氮混合气流冲洗燃烧筒至少30s（排出燃烧筒内的空气）。
5、点燃试样：用点火器从试样的顶部中间点燃，勿使火焰碰到试样的棱边和侧表面。在确认试样顶端全部着火后，立即移去点火器，开始计时或观察试样烧掉的长度。点燃试样时，火焰作用的时间Z长为30s，若在30s内不能点燃，则应增大氧浓度，继续点燃，直至30s内点燃为止。
6、确定临界氧浓度的大致范围：点燃试样后，立即开始记时，观察试样的燃烧长度及燃烧行为。若燃烧终止，但在1s内又自发再燃，则继续观察和记时。如果试样的燃烧时间超过3min，或燃烧长度超过50mm（满足其中之一），说明氧的浓度太高，必须降低，此时记录实验现象记“×”，如试样燃烧在3min和50mm之前熄灭，说明氧的浓度太低，需提高氧浓度，此时记录实验现象记“Ο”。如此在氧的体积百分浓度的整数位上寻找这样相邻的四个点，要求这四个点处的燃烧现象为“ΟΟ××”。例如若氧浓度为26%时，烧过50mm的刻度线，则氧过量，记为“×”，下一步调低氧浓度，在25%做第二次，判断是否为氧过量，直到找到相邻的四个点为氧不足、氧不足、氧过量、氧过量，此范围即为所确定的临界氧浓度的大致范围。
7、在上述测试范围内，缩小步长，从低到高，氧浓度每升高0.4%重复一次以上测试，观察现象，并记录。
8、根据上述测试结果确定氧指数OI。
六、氧指数分析仪技术参数：
1、测量范围：0-100%、/02
2、分辨率：0.1%、/02
3、测量精度：(±0.4%)、/02
4、响应时间：<l0s
5、数显精度：0.1%±1个字
6、输出漂移：<5%/年
7、秒表：精度0.5s
8、外形尺寸约：360×250×530mm
9、保修期：发货后12个月
10、仪器的工作条件：
10.1、环境温度：-10℃-40℃
10.2、相对湿度： ≤85%
10.3、使用气体：GB3863工业用气态氧；GB3864工业用气态氮；两瓶气体均要调压器（用户自配）
10.4、输入压力：(0.25-0.4) Mpa
10.5、工作压力：O.lMpa
七、特点：
本机采用电机及调速系统一体化结构驱动减速机，经减速后带动丝杠进行加载。电气部分包括试验力测量系统和变形测量系统。并具有过载保护、位移控制等功能。设计简单，使用方便，性能稳定安全。
