JYB系列运输绞车主要用于煤矿井下和其它矿山在倾斜角小于30°的巷道牵引矿车
JYB系列运输绞车特点
均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。
JYB系列运输绞车参数
型号 JYB-40×1.25 JYB-50×1.40 JYB-60×1.25
基准层上钢丝绳静张力 KN 40 50 60
基准层上钢丝绳速度 m/s ≥1.25 ≥1.40 ≥1.25
卷筒（直径×宽度） mm φ580×600 φ580×600 φ710×800
容绳量 m ≥650 ≥650 ≥650
钢丝绳直径 mm φ21.5 φ23 φ26
电动机 型号 YBK2 280M-6 YBK2 280S-4 YBK2 315M-6
功率 kw 55 75 90
转速 r/min 980 1480 989
电压 V 380/660或660/1140
外形尺寸
长 mm 1965（2286） 1965（2286） 2578（2856）
宽 mm 2500 2500 2794
高 mm 2117 2117 2272
电力液压推动器 BYT1-180/12 BYT1-320/12
隔爆型真空可逆磁力起动器 QBZ-120ND QBZ-200ND
隔爆型控制按钮 BZA1-5/36-3
绞车质量(包括电机) kg 3800 4500 5550
shenhua10

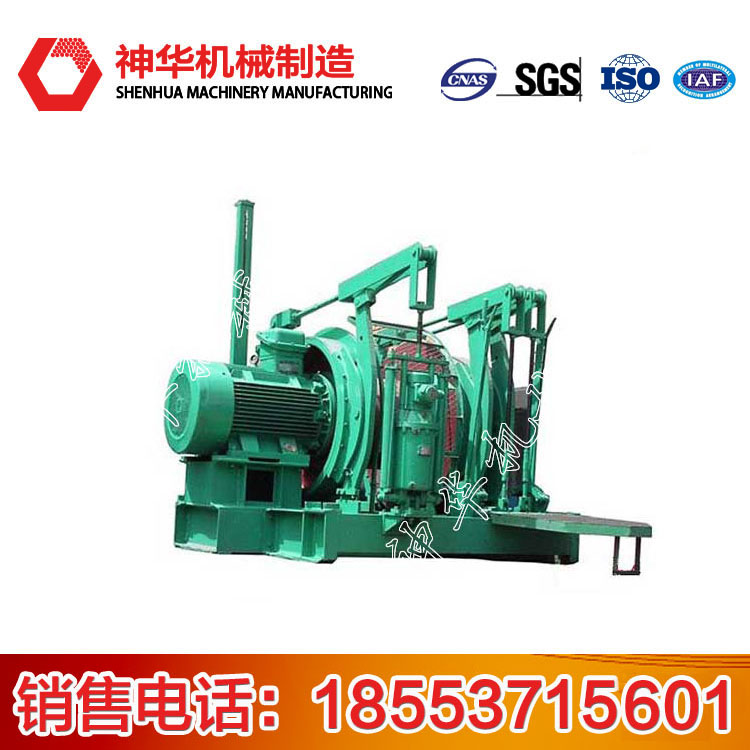

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。
