光缆悬垂线夹ADSS/OPGW悬垂金具预绞式悬垂金具

安装步骤：

1..在悬挂固定点的OPGW光缆上作一个标记，将已做好中心标记的一组内绞丝对准后向两端缠绕，在所有的内绞丝都绕好后，用手绕未端到位，勿用工具。

2..将橡胶夹块两部分的中心对准，并用一个绝缘带固定。沿着橡胶夹块的曲线再将外绞丝绕上，（或插入接地片），注意绞丝间隙要均匀，不要交叉。

3..把套壳的中心对准外绞丝的中心标记，并使套壳合为一体，穿好螺栓挂到塔即可。

4..最后在形成线夹大号侧的套壳处安装接地线。

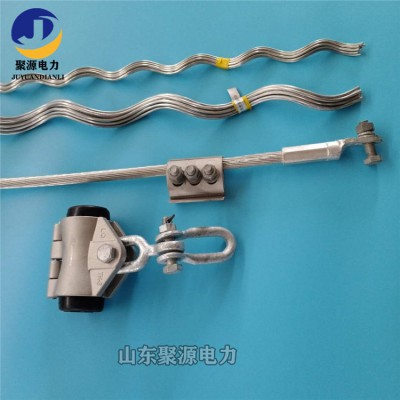

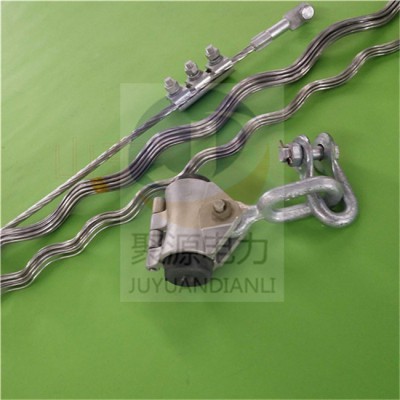

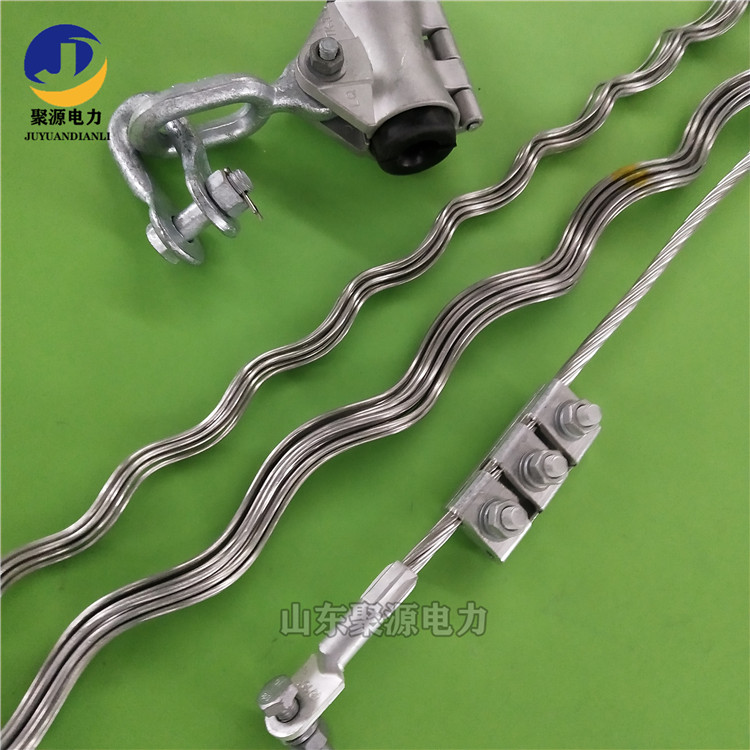

产品组成：内绞丝、外绞丝、U型挂环、直角挂环、悬垂套壳、接地线等。

特点：1.悬垂线夹与OPGW光缆有较大接触面积，应力分布均匀，无应力集中点，同时增强了挂点位置光缆的刚度，起到更好的保护作用。

2.有较好的动态应力承受能力，可提供足够的握力（18％UTS）来保护OPGW光缆在不平衡负载的条件下安全运行。

3.该结构配以柔性橡胶夹块，增强了自阻尼，使磨损减小。

4.端部磨圆处理，提高了电晕起晕电压.

5.优质的铝合金材质，提高了线夹的机械性能及防腐性能，大大延长了使用寿命。
