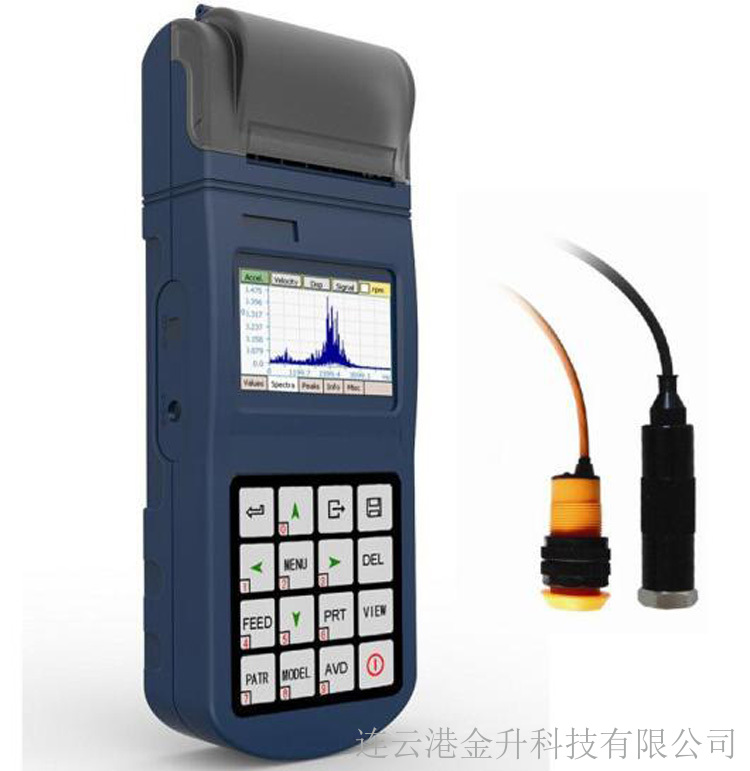

TV-360便携式测振仪
1 基本原理
本仪器采用压电式加速度传感器，将振动信号转换成电信号。通过对输入信号的处理分析，获得振动测量的加速度峰值、速度有效值（均方根值）、位移峰-峰值或实时频谱图。同时，本仪器还采用激光转速传感器可进行非接触式转速测量。
2 适用范围
本仪器适用于常规振动测量，尤其是往复式机械中的振动测量，它不仅可以测量振动的加速度、速度或位移，而且还可以进行简易故障诊断和打印输出。
本仪器的技术性能符合我国国家标准GB 13823.3中正弦激励法振动标准的要求。它广泛地应用于机械制造、电力、冶金、车辆等领域。
3 基本性能参数（见表1.1）
表 1.1 基本性能参数
|
振动测量范围 |
加速度：0.1 m/s2 ～ 205.6 m/s2（峰值） 速 度：0.1 mm/s ～ 400.0 mm/s（有效值） 位 移：0.001 mm ～ 9.000 mm（峰-峰值） |
|
|
频率范围 |
10Hz ～ 200Hz 10Hz ～ 500Hz 10Hz ～ 1kHz 10Hz ～ 10kHz |
|
|
振动测量允许误差 |
±5% |
|
|
分析频率间隔 |
0.25Hz |
|
|
转速测量范围 |
30 ～ 300000 rpm（5 ～ 5kHz） |
|
|
转速测量允许误差 |
±（0.05% + 1） |
|
|
转速测量距离 |
0.15 ～ 1m |
|
|
温度范围 |
0℃～40℃ |
|
|
湿度范围 |
≤80％RH |
|
|
显示 |
TFT彩色液晶屏，320 × 200像素 |
|
|
存储容量 |
8000组数据和100幅频谱图（100个测量点） |
|
|
上位机软件 |
选配 |
|
|
通讯 |
Mini USB |
|
|
外型尺寸 |
211 × 79 × 36 |
|
|
打印功能 |
嵌入式热敏打印机，随测随打 |
|
|
电池续航 |
1500mAh高性能锂离子充电电池，持续工作50小时 |
|
|
整机重量 |
319克 |
|
